Eine Halterung für ein E-Bike-Ladegerät lässt sich meist ohne Eingriff in die Elektrik selbst bauen. Sinnvoll ist vor allem eine stabile Ablage oder Montageplatte, die das Ladegerät fest am vorgesehenen Platz hält, Kabelzug verhindert und genügend Luft um das Gehäuse lässt. Für den festen Ladeplatz zu Hause eignet sich häufig eine Wand- oder Werkbanklösung. Soll das Ladegerät transportiert werden, ist eine offene, abnehmbare Box oder Tasche oft praktischer. Nicht zur DIY-Aufgabe gehört dagegen das Öffnen, Umbauen oder Reparieren des Ladegeräts selbst.
Entscheidend ist die Abgrenzung: Eine Ladegerätehalterung organisiert das Netzteil und seine Leitungen. Sie ersetzt weder eine Akkuhalterung noch macht sie ein ungeeignetes Ladegerät passend. Prüfen Sie daher zunächst, ob Sie einen festen Ladeplatz schaffen, Kabelchaos reduzieren oder das Gerät geschützt transportieren möchten.
Inhaltsverzeichnis
- Was eine gute Halterung leisten sollte
- Wand, Werkbank oder mobil: die passende Lösung
- Materialien und Befestigung auswählen
- Eine einfache Wandhalterung sinnvoll aufbauen
- Kabel sicher führen und entlasten
- Wärme, Schmutz und Feuchtigkeit berücksichtigen
- Typische Fehler und Abschlusscheck
Was eine gute Halterung leisten sollte
Eine praktische Lösung hat vier Aufgaben: Sie hält das Ladegerät am vorgesehenen Ort, schützt es vor Herunterfallen und unnötiger mechanischer Belastung, führt die Kabel geordnet und lässt Steckverbindungen erreichbar. Eine Halterung muss also nicht aufwendig aussehen. Oft genügt eine passende Platte mit einer kleinen Auflagekante und wenigen Kabelclips.
Wichtig ist, dass das Ladegerät nicht nur an seinen Kabeln hängt. Das Gewicht sollte auf einer Ablagefläche, einem Träger oder einer passenden Aufnahme liegen. Kabelbinder, Klettbänder oder Clips können ergänzend sichern, sollten aber nicht die einzige tragende Befestigung sein. Besonders bei glatten Gehäusen und wechselnden Temperaturen lässt sich aus einer anfänglich festen Klettverbindung keine dauerhafte Tragfähigkeit ableiten.
Planen Sie auch den Alltag mit ein: Muss der Akku zum Laden vom Fahrrad abgenommen werden? Liegt die Steckdose seitlich oder oberhalb des Ladeplatzes? Reicht die Kabellänge ohne Zug? Eine Halterung funktioniert nur dann gut, wenn das Anschließen ohne Knicken, Ziehen oder Umräumen möglich bleibt.
Wand, Werkbank oder mobil: die passende Lösung
Die beste Bauform hängt vom Einsatzort ab. Eine Wandhalterung schafft dauerhaft Ordnung, während eine mobile Lösung vor allem beim Transport hilft. Eine Box kann Kabel und Gerät zusammenhalten, darf das Ladegerät beim Betrieb jedoch nicht einengen oder luftdicht einschließen.
| Variante | Geeignet für | Stärken | Worauf zu achten ist |
|---|---|---|---|
| Wandhalterung | Fester Ladeplatz in Garage, Keller oder Werkstatt | Ordnung, gute Erreichbarkeit, klare Kabelführung | Tragfähiger Untergrund, ausreichend Platz für Stecker und Luft |
| Werkbank-Ablage | Flexible Ladefläche oder gemeinsamer Technikbereich | Einfach umzusetzen, leicht anpassbar | Gegen Verrutschen sichern, nicht unter Gegenständen verdecken |
| Offene Box oder Trägerplatte | Transport oder wechselnde Einsatzorte | Ladegerät und Zubehör bleiben zusammen | Nur für das ausgeschaltete und abgekühlte Gerät schließen; Kabel nicht quetschen |
Eine stationäre Wandlösung ist für viele Haushalte die übersichtlichste Variante. Das Ladegerät erhält seinen festen Platz, während Akku- und Netzkabel getrennt geführt werden können. Für ein Ladegerät, das häufig zwischen Wohnung, Garage und Arbeitsplatz wechselt, ist dagegen eine abnehmbare Montageplatte oder eine offene Transportbox sinnvoller.
Wenn nicht nur die Halterung, sondern auch das vorhandene Ladegerät ersetzt werden soll, sollte die Auswahl immer vom E-Bike, Akku und Anschluss ausgehen. In der Übersicht für passende E-Bike-Ladegeräte ist deshalb nicht allein die Optik des Steckers maßgeblich. Hersteller, Modell, Akkutyp, erforderliche Ladespannung und Anschluss müssen zusammen passen. Die Akku-Nennspannung darf dabei nicht mit der Ladespannung des Ladegeräts verwechselt werden.
Materialien und Befestigung auswählen
Für eine einfache Halterung sind Holz, Kunststoff oder Metall denkbar. Welches Material passt, entscheidet weniger über die Optik als über Einsatzort, Werkzeug und Befestigungsfläche. Holz lässt sich für eine Montageplatte leicht bearbeiten und eignet sich gut für trockene Innenräume. Robuster Kunststoff ist unempfindlicher gegen kleinere Spritzer und lässt sich als Ablage oder offene Box verwenden. Metall kann stabil sein, braucht aber sauber entgratete Kanten und eine Konstruktion, die Kabel nicht beschädigt.
Für eine Wandhalterung reichen häufig folgende Bauteile:
- eine ausreichend stabile Montageplatte oder ein kleines Ablagebrett,
- für den Wandtyp geeignete Schrauben und Dübel,
- eine Auflagekante, ein kleiner Bügel oder ein Gurt zur Sicherung des Gehäuses,
- Kabelclips oder Kabelschellen mit glatten Auflageflächen,
- bei Bedarf ein Klettband als zusätzliche lösbare Sicherung, nicht als alleinige Lastaufnahme.
Wählen Sie die Befestigung nach dem realen Untergrund aus. Eine schwere, unklare oder bröckelige Wand ist kein geeigneter Ort für eine improvisierte Schraubmontage. Bei Unsicherheit über Wandaufbau oder Tragfähigkeit ist eine freistehende Werkbanklösung die risikoärmere Alternative.
Die Maße sollten Sie direkt am vorhandenen Ladegerät und an den Steckern abnehmen. Planen Sie nicht nur die Länge und Breite des Gehäuses ein, sondern auch Platz an beiden Kabelenden. Gerade angewinkelte Stecker oder steife Leitungen benötigen seitlich mehr Raum, als das Ladegerät selbst vermuten lässt.
Eine einfache Wandhalterung sinnvoll aufbauen
Ein bewährtes Prinzip ist eine senkrecht befestigte Platte mit einer kleinen unteren Auflage. Das Ladegerät ruht auf dieser Kante und wird oben oder seitlich durch einen lockeren Gurt, einen Bügel oder eine formschlüssige Aufnahme gegen Verrutschen gesichert. So trägt die Auflage das Gewicht, während die Sicherung nur die Lage stabilisiert.
Vor dem Bohren lohnt eine Trockenprobe: Legen Sie Ladegerät, Netzleitung und Akku-Ladekabel an die geplante Position. Prüfen Sie, ob beide Stecker ohne Druck erreichbar sind und ob das Gerät zum Abnehmen nicht an der Wand, einem Regal oder dem Fahrrad anstößt. Erst wenn diese Position stimmig ist, sollte die Platte montiert werden.
Montieren Sie die Halterung so, dass das Gehäuse nicht unter anderen Gegenständen verschwindet. Es sollte außerdem nicht direkt dort sitzen, wo Fahrräder, Werkzeuge oder Kisten regelmäßig dagegenstoßen. Eine niedrige, geschützte Lage kann sinnvoll sein, wenn schwere Kabel nicht frei herabhängen. Zugleich muss der Ladeplatz gut zugänglich bleiben, damit Sie Stecker und Kabel vor jeder Nutzung kurz prüfen können.

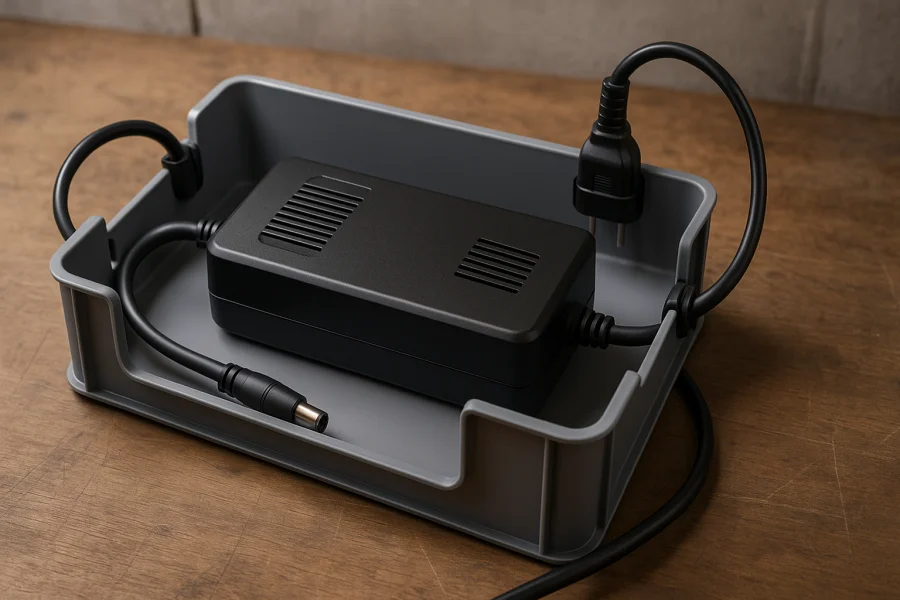

Eine geschlossene Kiste an der Wand ist für den Ladevorgang meist keine gute Standardlösung. Als Aufbewahrung kann ein passendes Gehäuse Ordnung schaffen. Beim Laden braucht das Gerät jedoch den vom Hersteller vorgesehenen Freiraum. Eine offene Ablage oder ein Träger mit seitlichen Begrenzungen ist deshalb oft die einfachere und besser kontrollierbare Konstruktion.
Kabel sicher führen und entlasten
Kabelmanagement ist kein Detail, sondern ein zentraler Teil der Halterung. Besonders kritisch sind die Bereiche direkt hinter Stecker, Buchse und Gehäuseausgang. Dort sollten Leitungen weder scharf abgeknickt noch unter Spannung gesetzt werden. Lassen Sie nach dem Stecker immer einen entspannten Bogen, bevor das Kabel in einen Clip geführt wird.
Eine Zugentlastung bedeutet: Wenn jemand am Kabel hängen bleibt oder es sich bewegt, soll die Belastung nicht unmittelbar auf die Steckverbindung wirken. Praktisch lässt sich das durch einen Clip oder eine Schelle wenige Zentimeter hinter dem Steckerbereich erreichen. Das Kabel wird dabei geführt, aber nicht zusammengedrückt. Zu fest angezogene Kabelbinder sind ungeeignet, wenn sie die Isolierung einschnüren oder die Leitung dauerhaft knicken.
Führen Sie Netzleitung und Ladekabel möglichst nachvollziehbar getrennt. Das erleichtert das Anschließen und reduziert die Gefahr, dass beim Herausnehmen des Akkus versehentlich das Ladegerät mitgezogen wird. Kabelreserven sollten locker in großen Schlaufen liegen, nicht eng aufgewickelt oder um das Ladegerät gewickelt werden.
Beschädigte Isolierungen, wackelige Stecker oder auffällige Gehäuse gehören nicht in eine neue Halterung, sondern sollten vor der weiteren Nutzung geprüft werden. Eine Ordnungslösung behebt keinen technischen Defekt. Was bei einem defekten Gerät sinnvoll ist und wo DIY endet, erläutert der Beitrag zum Thema E-Bike-Ladegerät reparieren.
Wärme, Schmutz und Feuchtigkeit berücksichtigen
Ein Ladegerät sollte beim Betrieb nicht in eine enge, luftdichte Hülle gepackt werden. Die konkrete Wärmeentwicklung und die zulässige Einbausituation hängen vom jeweiligen Modell ab. Deshalb sind die Hinweise auf dem Gerät und in der Herstellerdokumentation maßgeblich. Für eine DIY-Halterung bedeutet das vor allem: Lüftungsbereiche nicht abdecken, keine wärmedämmenden Gegenstände auf das Gehäuse legen und genügend freien Raum rund um das Ladegerät lassen.
Eine Box schützt nicht automatisch vor Feuchtigkeit. Öffnungen für Kabel, schlecht sitzende Deckel oder Kondenswasser können den Schutz deutlich einschränken. In feuchten Garagen, Außenbereichen oder unbeheizten Schuppen ist daher Zurückhaltung angebracht. Wenn der vorgesehene Ladeort dauerhaft feucht, staubig oder stark schwankenden Temperaturen ausgesetzt ist, sollte zuerst geprüft werden, ob er laut Herstellerangaben überhaupt zum Laden geeignet ist.
Wird ein Ladegerät ungewöhnlich heiß, riecht auffällig oder zeigt sichtbare Veränderungen, sollte es nicht durch eine andere Halterung „weiterbetrieben“ werden. Bei Fragen zur Wärmeentwicklung eines bestimmten Modells hilft die Einordnung im Ratgeber Wenn ein Bosch-E-Bike-Ladegerät heiß wird; die dort beschriebenen Prüfpunkte ersetzen jedoch keine Herstellerhinweise zum eigenen Gerät.
Typische Fehler und Abschlusscheck
Viele selbst gebaute Halterungen scheitern nicht am Material, sondern an kleinen Planungsfehlern. Häufig wird das Gehäuse nur mit Klett fixiert, obwohl das Gewicht dauerhaft auf dem Klett lastet. Ebenso problematisch sind Kabel, die direkt nach dem Stecker abgeknickt werden, oder Ablagen, auf denen das Ladegerät später von Kisten und Werkzeugen überdeckt wird.
Vermeiden Sie insbesondere diese Fehler:
- Das Ladegerät hängt vollständig an Netz- oder Ladekabeln.
- Stecker werden seitlich gegen die Wand oder gegen eine Kante gedrückt.
- Die Konstruktion verdeckt Lüftungsbereiche oder schließt das Gerät beim Laden eng ein.
- Kabeldurchführungen haben scharfe Kanten oder quetschen die Isolierung.
- Eine Box wird als wetterfest angenommen, ohne dass ihre tatsächliche Eignung geprüft wurde.
- Die Halterung wird am Fahrrad befestigt, obwohl das Ladegerät dort während der Fahrt Vibrationen, Nässe oder Stößen ausgesetzt wäre.
Prüfen Sie die fertige Lösung vor der regelmäßigen Nutzung in Ruhe:
- Sitzt das Ladegerät stabil auf einer tragenden Fläche?
- Lassen sich alle Stecker ohne Druck ein- und ausstecken?
- Bleiben die Kabel locker, ohne zu knicken oder am Anschluss zu ziehen?
- Ist rund um das Gerät ausreichend freier Raum vorhanden?
- Ist der Ladeplatz trocken, sauber und im vorgesehenen Einsatzbereich des Ladegeräts?
- Bleibt das Ladegerät jederzeit sichtbar und erreichbar?
Eine selbst gebaute Halterung muss nicht kompliziert sein. Eine stabile Platte, eine echte Auflagefläche und sauber geführte Kabel lösen die meisten Ordnungsprobleme bereits zuverlässig. Je fester und dauerhafter der Ladeplatz geplant ist, desto wichtiger werden ein geeigneter Untergrund, freie Luftzirkulation und die Kontrolle der Steckverbindungen. Die Halterung unterstützt das sichere Handling – die technische Eignung des Ladegeräts selbst muss unabhängig davon immer zum jeweiligen E-Bike passen.
