Ein Schaltnetzteil wandelt elektrische Energie mithilfe sehr schneller Schaltvorgänge in die Spannung um, die ein Gerät benötigt. Deshalb sind diese Netzteile meist kompakt, leicht und im Betrieb effizienter als klassische lineare Netzteile. Sie stecken heute in vielen Notebook-Netzteilen, USB-Ladegeräten, Routern, Monitoren, Fernsehern und LED-Leuchten. Der technische Vorteil hat jedoch eine Kehrseite: Durch das schnelle Schalten können elektrische Störungen entstehen. Gute Auslegung, Filterung und Regelung sind daher entscheidend.
Für die Auswahl eines Ersatznetzteils ist die Bauart allein aber nicht ausschlaggebend. Entscheidend ist, ob Ausgangsspannung, verfügbare Stromstärke beziehungsweise Leistung, Polarität, Stecker und das konkrete Gerät zusammenpassen. Ein optisch ähnliches Schaltnetzteil oder ein Stecker mit passender Form ist noch kein sicherer Kompatibilitätsnachweis.
Inhaltsverzeichnis
- Was ist ein Schaltnetzteil?
- So funktioniert ein Schaltnetzteil
- Warum Schaltnetzteile klein und effizient sind
- Schaltnetzteil und lineares Netzteil im Vergleich
- Vorteile und Nachteile in der Praxis
- Typische Einsatzbereiche
- Störungen, Sicherheit und Auswahl eines Ersatznetzteils
Was ist ein Schaltnetzteil?
Die Aufgabe eines Netzteils besteht darin, die vorhandene elektrische Energie für ein angeschlossenes Gerät nutzbar zu machen. Häufig bedeutet das: Netzwechselspannung wird in eine niedrigere, stabile Gleichspannung umgewandelt. Ein Schaltnetzteil erledigt diese Aufgabe nicht durch eine dauerhafte Regelung über verlustreiche Bauteile, sondern durch ein gesteuertes Ein- und Ausschalten elektronischer Schalter.
Das klingt zunächst nach einem Detail der Elektronik. Praktisch erklärt es aber, warum moderne Netzteile so klein sein können: Die Energieübertragung erfolgt mit einer hohen Schaltfrequenz. Dadurch lassen sich magnetische Bauteile wesentlich kompakter ausführen als bei einem klassischen Netztransformator, der direkt mit der Netzfrequenz arbeitet.
„Schalt“ beschreibt also das Funktionsprinzip, nicht die Art des Steckers oder die äußere Form. Ein Schaltnetzteil kann als kleines Steckernetzteil ausgeführt sein, in einem Notebook-Netzteilgehäuse sitzen oder fest in einem PC, Fernseher oder Monitor verbaut sein. Auch die konkrete Schaltung unterscheidet sich je nach Leistung, gewünschter Ausgangsspannung und Sicherheitsanforderungen.
So funktioniert ein Schaltnetzteil
Der interne Aufbau ist je nach Modell unterschiedlich. Das Grundprinzip lässt sich dennoch in verständlichen Schritten erklären:
- Gleichrichtung am Eingang: Bei einem Netzteil für die Steckdose wird die eingehende Wechselspannung zunächst in Gleichspannung umgewandelt.
- Schnelles Schalten: Ein elektronisches Bauteil schaltet diese Gleichspannung mit hoher Frequenz ein und aus. Die dabei entstehenden Impulse lassen sich gezielt weiterverarbeiten.
- Übertragung und Anpassung: Häufig übernimmt ein kompakter Hochfrequenz-Transformator die Anpassung an die benötigte Spannung. Er kann zudem die galvanische Trennung zwischen Netzseite und Ausgang ermöglichen. Nicht jede Schaltungsart verwendet jedoch einen Transformator; bei bestimmten Anwendungen kommt stattdessen eine Drossel zum Einsatz. Dann ist die elektrische Trennung besonders genau zu prüfen.
- Gleichrichtung und Filterung am Ausgang: Auf der Ausgangsseite werden die Impulse wieder in Gleichspannung umgewandelt und geglättet, damit das angeschlossene Gerät eine möglichst stabile Versorgung erhält.
- Regelung: Eine Rückmeldung überwacht die Ausgangsspannung. Die Steuerung passt die Schaltvorgänge an, wenn sich Last oder Eingangsspannung verändern.
Anders als bei einer einfachen, ungeregelten Stromversorgung ist die Regelung für viele elektronische Geräte wichtig. Ein Router, ein Notebook oder ein Monitor erwartet üblicherweise eine klar definierte Versorgung. Das Netzteil muss diese Vorgabe innerhalb seines vorgesehenen Betriebsbereichs einhalten. Die genaue Qualität der Regelung, die Belastbarkeit und das Verhalten bei sehr kleiner Last hängen jedoch vom jeweiligen Modell ab.
Warum Schaltnetzteile klein und effizient sind
Bei einem linearen Netzteil reduziert ein großer Transformator die Netzspannung zunächst direkt. Anschließend wird die Spannung gleichgerichtet und bei geregelten Varianten über einen linearen Regler angepasst. Überschüssige Spannung wird dabei häufig in Wärme umgesetzt. Das ist technisch einfach und kann eine sehr störungsarme Versorgung ermöglichen, benötigt aber vergleichsweise viel Platz.
Ein Schaltnetzteil verarbeitet die Energie dagegen in kleinen, schnell getakteten Portionen. Die Schalter arbeiten überwiegend in Zuständen, in denen sie entweder weitgehend durchschalten oder sperren. Das hilft, Verluste zu begrenzen. Weniger Verlustwärme erleichtert wiederum eine kleinere Bauform. Deshalb sind kompakte Netzteile für mobile und platzsparende Geräte so verbreitet.
Für den Alltag bedeutet das: Ein leichtes Netzteil am Notebookkabel, ein kleines USB-Steckernetzteil oder ein intern verbautes Netzteil im Flachbildschirm kann ausreichend Leistung bereitstellen, ohne dass ein großer Netztransformator nötig ist. Daraus folgt aber nicht, dass jedes kleine Netzteil beliebig belastbar oder für jedes Gerät geeignet wäre. Maßgeblich bleiben immer die Angaben des angeschlossenen Geräts und des vorgesehenen Netzteils.

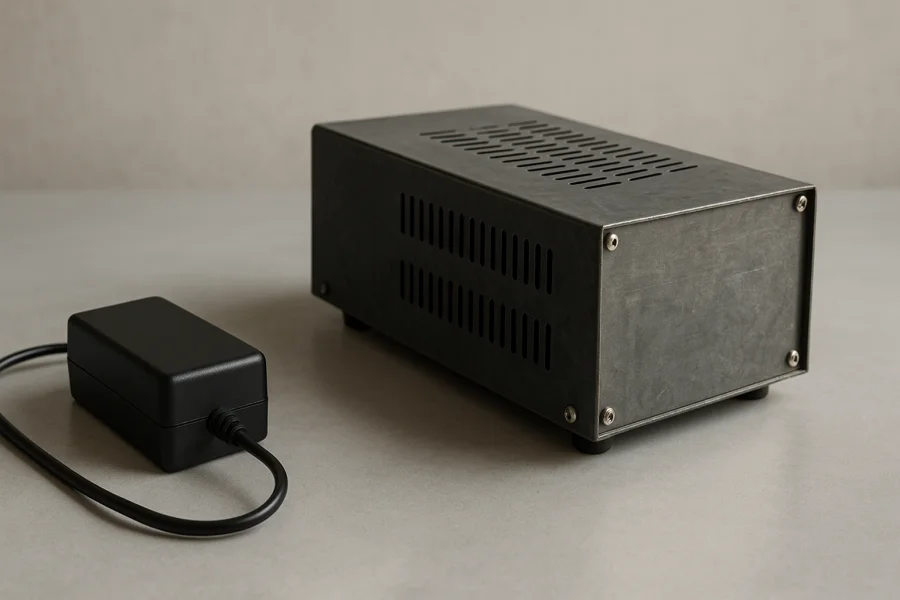

Schaltnetzteil und lineares Netzteil im Vergleich
Ein lineares Netzteil ist nicht einfach ein „normales“ Netzteil, während ein Schaltnetzteil eine Sonderform wäre. Beide Bauarten erfüllen dieselbe Grundaufgabe, unterscheiden sich aber deutlich in der Umsetzung und damit in ihren Stärken.
| Kriterium | Schaltnetzteil | Lineares Netzteil |
|---|---|---|
| Baugröße und Gewicht | Meist kompakt und leicht | Oft größer und schwerer |
| Energieverluste | In vielen Anwendungen geringer | Je nach Spannungsdifferenz und Last höher |
| Störverhalten | Hochfrequente Störungen sind möglich und müssen gefiltert werden | Kann bei geeigneter Auslegung sehr störungsarm sein |
| Schaltungsaufbau | Komplexer, mit Steuerung und schnellen Schaltern | Prinzipiell einfacher aufgebaut |
| Reparatur | Fehlersuche oft aufwendig; bei Defekten häufig Austausch | Je nach Aufbau leichter nachvollziehbar, aber nicht risikofrei reparierbar |
| Typische Einsatzfelder | Mobile Elektronik, Computer, Netzwerktechnik, Unterhaltungselektronik, LED-Technik | Ausgewählte Audio-, Labor- oder Messanwendungen mit hohen Anforderungen an Störarmut |
Keines der beiden Konzepte ist grundsätzlich besser. Wenn Gewicht, Platzbedarf und effizienter Betrieb wichtig sind, spricht viel für ein Schaltnetzteil. Wenn eine Anwendung besonders empfindlich auf hochfrequente Störungen reagiert, kann ein lineares Netzteil Vorteile bieten. Ob das tatsächlich erforderlich ist, hängt jedoch von Gerät, Schaltungsumgebung und Einsatzzweck ab.
Gerade bei Audio- oder Messgeräten ist die Bauart nur ein Kriterium. Ein hochwertig gefiltertes Schaltnetzteil kann in vielen Situationen problemlos funktionieren, während ein ungeeignetes lineares Netzteil trotz seiner Bauart nicht automatisch die richtige Wahl wäre. Die Spezifikation des Endgeräts hat Vorrang vor pauschalen Annahmen.
Vorteile und Nachteile in der Praxis
Die wichtigsten Vorteile
- Kompakte Abmessungen: Die hohe Schaltfrequenz erlaubt kleine magnetische Bauteile und damit platzsparende Netzteile.
- Geringes Gewicht: Vor allem bei externen Netzteilen für mobile Geräte ist das ein praktischer Vorteil.
- Effiziente Energieumwandlung: Weniger unnötige Wärmeentwicklung ist bei vielen Anwendungen vorteilhaft.
- Flexible Auslegung: Schaltnetzteile lassen sich für unterschiedliche Spannungen, Leistungen und Bauformen konstruieren.
Die Grenzen, die Sie kennen sollten
- Mögliche Störungen: Schaltvorgänge erzeugen hochfrequente elektrische Anteile. Filter, Abschirmung und ein sauberer Aufbau sollen verhindern, dass diese andere Geräte beeinträchtigen.
- Höhere Komplexität: Das Zusammenspiel aus Steuerung, Schaltern, Filtern und Schutzfunktionen macht die Schaltung anspruchsvoller.
- Aufwendige Fehlersuche: Ein Defekt lässt sich ohne Fachkenntnis und geeignete Sicherheitsvorkehrungen nicht zuverlässig beurteilen. Netzteile sollten nicht geöffnet oder eigenständig an netzspannungsführenden Teilen repariert werden.
- Anwendungsabhängigkeit: Besonders empfindliche Geräte können Anforderungen haben, die über Spannung und Stecker hinausgehen.
Die Störanfälligkeit wird häufig missverstanden. Ein Schaltnetzteil ist nicht automatisch schlecht, weil es hochfrequent arbeitet. Störungen sind ein konstruktives Thema: Gute Filterung und eine passende Auslegung sollen sie auf ein verträgliches Maß reduzieren. Umgekehrt kann auch ein hörbares Geräusch auf ein Problem hinweisen. Wenn ein Netzteil fiept, kann die Ursache beispielsweise in schwingenden Bauteilen, einer bestimmten Lastsituation oder einem Defekt liegen. Das Geräusch allein erlaubt aber keine sichere Ferndiagnose.
Typische Einsatzbereiche
Schaltnetzteile sind überall dort verbreitet, wo Geräte platzsparend und effizient mit Strom versorgt werden sollen. Häufig finden Sie diese Bauart unter anderem in:
- Notebook- und Laptop-Netzteilen,
- USB-Steckernetzteilen und Ladeadaptern,
- Routern und anderer Netzwerktechnik,
- PCs, Monitoren und Fernsehern,
- externen Festplatten und vielen weiteren Peripheriegeräten,
- LED-Leuchten und elektronischen Beleuchtungssystemen,
- Audio-, Video- und Haushaltsgeräten.
Bei Routern ist ein externes Netzteil besonders praktisch: Das Gerät selbst bleibt kompakt, während die Stromversorgung bei Bedarf getrennt ersetzt werden kann. Die Auswahl passender Netzteile für Router sollte dennoch nicht allein nach dem äußeren Anschluss erfolgen. Prüfen Sie das genaue Routermodell sowie die Angaben am Altteil oder am Gerät.
Auch bei einem Netzteil für CB-Funkgeräte kann die Bauart eine Rolle spielen. Funktechnik kann empfindlich auf elektrische Störungen reagieren; daher sind die Anforderungen des Funkgeräts, eine geeignete Ausgangsversorgung und ein störungsarmer Aufbau wichtiger als die bloße Frage, ob es sich um ein Schaltnetzteil handelt. Für ein konkretes Ersatzteil müssen Modellvorgaben und technische Daten zusammen betrachtet werden.
Störungen, Sicherheit und Auswahl eines Ersatznetzteils
Bei einem defekten oder verlorenen Netzteil liegt der Gedanke nahe, einfach ein ähnlich aussehendes Modell zu verwenden. Genau das kann zu Fehlkäufen führen. Ein Schaltnetzteil ist nur dann geeignet, wenn es die technischen Anforderungen des Endgeräts erfüllt. Prüfen Sie deshalb nicht nur einen einzelnen Wert.
Wichtig sind je nach Gerät insbesondere:
- die erforderliche Ausgangsspannung,
- die benötigte Stromstärke oder Leistung,
- Gleich- oder Wechselspannung am Ausgang,
- Polarität bei entsprechenden Gleichspannungssteckern,
- Steckerform und exakte Abmessungen,
- Hersteller, Gerätebezeichnung und Modellnummer.
Eine übereinstimmende Spannung kann erforderlich sein, reicht aber allein nicht aus. Auch ein scheinbar passender Stecker bestätigt weder Polarität noch Belastbarkeit oder Gerätefreigabe. Bei älteren Geräten, Audioanlagen, Messgeräten oder Spezialtechnik können zusätzliche Anforderungen relevant sein. Im Zweifel sind die Angaben am Originalnetzteil und am Endgerät die verlässlichsten Ausgangspunkte für die Prüfung.
Beschädigte Gehäuse, ausgefranste Kabel, Verfärbungen, ungewöhnliche Erwärmung oder wiederholte Aussetzer sollten ernst genommen werden. Ohne fachgerechte Prüfung ist nicht sicher feststellbar, ob nur das Netzteil, das Kabel oder das angeschlossene Gerät betroffen ist. Eigenständige Reparaturversuche an geöffneten Netzteilen sind wegen der Netzspannung und gespeicherter Energie in Bauteilen keine sichere Lösung.
Für die praktische Einordnung gilt: Schaltnetzteile sind der Standard für viele moderne Geräte, weil sie kompakte Bauformen und eine effiziente Stromversorgung ermöglichen. Bei der Ersatzbeschaffung zählt jedoch nicht, ob ein Netzteil modern aussieht oder besonders klein ist, sondern ob seine vollständigen technischen Daten zum konkreten Gerät passen.
