Ein PC-Lüfter mit 12 V benötigt grundsätzlich eine stabile 12-Volt-Gleichspannungsquelle. Für den externen Betrieb reicht jedoch nicht irgendein Netzteil mit ähnlichem Stecker: Ausgangsspannung, Polung, Anschlussart und verfügbare Leistung müssen zusammenpassen. Für einen einzelnen Lüfter ist ein fertiges 12-V-Steckernetzteil mit passendem Lüfter-Adapter meist die übersichtlichste Lösung. Sollen mehrere Lüfter laufen, müssen deren Leistungsaufnahme und der Anlaufstrom bei der Auswahl berücksichtigt werden.
Besonders wichtig ist die Trennung zwischen Stromversorgung und Regelung: Ein 4-Pin-PWM-Lüfter lässt sich zwar mit 12 V versorgen, die PWM-Funktion arbeitet dadurch aber nicht automatisch. Ohne geeignete Steuerung läuft der Lüfter in der Regel mit der Drehzahl, die sich aus der vorhandenen Versorgung und seiner Konstruktion ergibt.
Inhaltsverzeichnis
- Woran Sie ein geeignetes Netzteil erkennen
- PC-Lüfter sicher an ein externes Netzteil anschließen
- 3-Pin und 4-Pin: Versorgung und PWM richtig unterscheiden
- Mehrere Lüfter an einer 12-V-Quelle betreiben
- Typische Fehler und Sicherheitsaspekte
- Wann eine fertige Lösung sinnvoller ist
Woran Sie ein geeignetes Netzteil erkennen
Ein Netzteil für 12-V-Lüfter muss am Ausgang tatsächlich 12 V Gleichspannung bereitstellen. Diese Angabe finden Sie auf dem Typenschild meist als „Output“ oder „Ausgang“. Verwechseln Sie sie nicht mit der Netzspannung auf der Eingangsseite. Ein Netzteil, das an der Steckdose betrieben wird, wandelt die dort anliegende Wechselspannung in die benötigte Gleichspannung um.
Die Spannung ist nur der erste Prüfschritt. Damit ein Netzteil für einen PC-Lüfter geeignet ist, sollten Sie außerdem diese Punkte prüfen:
| Kriterium | Worauf es ankommt | Warum es wichtig ist |
|---|---|---|
| Ausgangsspannung | 12 V DC | Der Lüfter ist für diese Versorgung ausgelegt. |
| Polung | Plus und Masse müssen zum Adapter und Lüfteranschluss passen. | Eine falsche Zuordnung kann den Lüfter oder die Stromversorgung beschädigen. |
| Stromstärke und Leistung | Das Netzteil muss den Bedarf aller angeschlossenen Lüfter abdecken. | Die Anzahl der Lüfter allein sagt nichts über die tatsächliche Belastung aus. |
| Stecker und Adapter | Hohlstecker, Lüfterstecker und Adapter müssen mechanisch und elektrisch passen. | Ein optisch ähnlicher Anschluss ist kein Kompatibilitätsnachweis. |
| Verwendungszweck | Einzelbetrieb, Testaufbau oder dauerhaftes Mehrfachsystem. | Davon hängt ab, ob ein einfaches Adapterkabel genügt oder ein Hub sinnvoller ist. |
Die Stromstärke wird häufig in Ampere oder Milliampere angegeben, die Leistung in Watt. Beide Angaben hängen zusammen: Die Leistung ergibt sich aus Spannung mal Stromstärke. Für die Auswahl ist entscheidend, dass die Stromabgabe des Netzteils mindestens den Bedarf Ihrer Lüfter erreicht. Eine höhere mögliche Stromstärke des Netzteils ist nicht automatisch ein Problem; der angeschlossene Lüfter nimmt nur den Strom auf, den er im Betrieb benötigt.
Prüfen Sie die Daten direkt auf dem Lüfteretikett oder im technischen Datenblatt des konkreten Modells. Dort ist üblicherweise ein Nennstrom oder eine Leistungsaufnahme angegeben. Fehlt diese Information, sollten Sie die Belastbarkeit nicht schätzen. Gerade bei mehreren Lüftern ist eine nachvollziehbare Berechnung sicherer als eine Auswahl nach Baugröße oder Optik.
PC-Lüfter sicher an ein externes Netzteil anschließen
Das Grundprinzip ist einfach: Für den Betrieb benötigt ein 12-V-Lüfter eine Verbindung zu Plus 12 V und zu Masse beziehungsweise Ground. Die weiteren Leitungen eines Lüfterkabels dienen je nach Modell der Drehzahlerfassung oder der Steuerung. Für die reine Stromversorgung werden sie nicht zwingend benötigt.
In der Praxis ist ein passendes Adapterkabel die sauberste Lösung. Es verbindet beispielsweise den Ausgang eines Steckernetzteils mit einem 3-Pin- oder 4-Pin-Lüfteranschluss. Dabei sollten Sie nicht nur prüfen, ob die Steckverbindung einrastet oder mechanisch passt. Entscheidend ist, dass der Adapter ausdrücklich für die verwendete Anschlussart und Polung vorgesehen ist.
Bei einem einfachen Testaufbau kann ein Lüfter direkt über einen geeigneten Adapter an die 12-V-Quelle angeschlossen werden. Vor dem Einschalten sollten Sie kontrollieren, ob Plus und Masse eindeutig zugeordnet sind, keine blanken Leiter sichtbar bleiben und die Kabel nicht unter Zug stehen. Lose Kontaktstellen oder provisorisch verdrillte Adern sind für einen wiederkehrenden Einsatz keine gute Lösung.
Die Kabelfarben können als Orientierung dienen, sollten aber nicht die einzige Grundlage Ihrer Entscheidung sein. Insbesondere bei Adaptern, Verlängerungen oder Lüftern unbekannter Herkunft ist die Steckerbelegung maßgeblich. Prüfen Sie deshalb die Angaben des Lüfterherstellers und des Adapters, statt sich allein auf eine erwartete Farbzuordnung zu verlassen.
Ein extern betriebenes Lüftersystem ist etwa bei einem Testaufbau, an der Werkbank oder für eine separate Belüftung denkbar. Für solche Anwendungen ist ein ordentliches Netzteil mit zugentlasteter Leitung und passendem Anschluss meist deutlich praktikabler als eine offene Eigenverdrahtung.
3-Pin und 4-Pin: Versorgung und PWM richtig unterscheiden
3-Pin- und 4-Pin-Lüfter unterscheiden sich vor allem darin, wie ihre Drehzahl erfasst oder geregelt werden kann. Beide Bauarten benötigen für die Grundversorgung eine passende 12-V-Verbindung und Masse. Der zusätzliche Kontakt eines 4-Pin-Lüfters ist für das PWM-Steuersignal vorgesehen.
PWM steht für Pulsweitenmodulation. Dabei erhält der Lüfter weiterhin seine Versorgung, während eine separate Steuerleitung die Drehzahlregelung ermöglicht. Ein sogenanntes PWM-Netzteil ist daher nicht automatisch erforderlich: Das Netzteil stellt in erster Linie die Energie bereit. Für eine gezielte Drehzahlsteuerung benötigen Sie eine kompatible PWM-Steuerung, einen dafür ausgelegten Lüfter-Hub oder eine andere geeignete Regeleinheit.
Ein 4-Pin-PWM-Lüfter kann an einer geeigneten 12-V-Versorgung grundsätzlich laufen, wenn der Adapter die Versorgungskontakte korrekt führt. Ohne PWM-Signal steht jedoch nicht automatisch eine variable Drehzahlregelung zur Verfügung. Umgekehrt lässt sich ein 3-Pin-Lüfter nicht dadurch zu einem PWM-Lüfter machen, dass er an einen 4-Pin-Anschluss angeschlossen wird.
Bei Hubs und Verteilern lohnt sich deshalb ein genauer Blick auf die Produktbeschreibung: Unterstützt der Hub 3-Pin-Lüfter, 4-Pin-PWM-Lüfter oder beide Varianten? Wird nur Strom verteilt oder auch ein Steuersignal weitergegeben? Diese Fragen sind wichtiger als die bloße Zahl der Anschlüsse.
Mehrere Lüfter an einer 12-V-Quelle betreiben

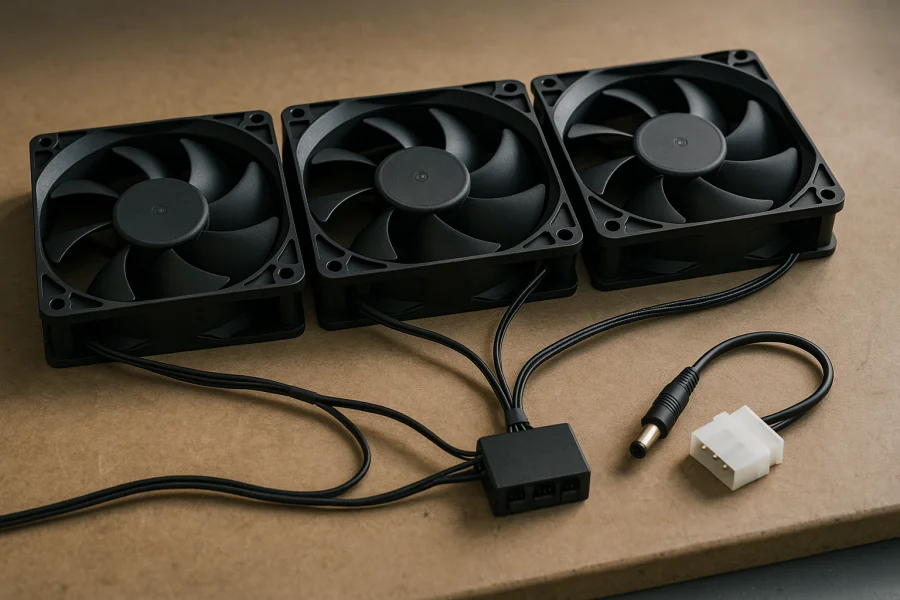

Mehrere PC-Lüfter lassen sich über ein Y-Kabel oder einen Lüfter-Hub an einem Netzteil betreiben. Welche Lösung besser passt, hängt von der Anzahl der Lüfter, der gewünschten Verkabelung und einer möglichen Drehzahlsteuerung ab. Ein Y-Kabel ist für wenige Lüfter übersichtlich. Ein Hub kann sinnvoll sein, wenn mehrere Anschlüsse an einem festen Ort zusammengeführt werden sollen.
Entscheidend ist die Gesamtlast. Addieren Sie dafür die auf den einzelnen Lüftern angegebenen Nennströme. Bei 12 V lässt sich daraus der ungefähre Dauerleistungsbedarf ableiten. Planen Sie zusätzlich Reserve ein, weil Lüfter beim Start kurzfristig einen höheren Strombedarf haben können als im laufenden Betrieb. Wie groß diese Reserve ausfallen sollte, richtet sich nach den Angaben der beteiligten Komponenten und der konkreten Konfiguration.
Ein Rechenbeispiel zur Methode: Sind drei Lüfter jeweils mit einem Nennstrom von 0,15 A angegeben, ergibt das zusammen 0,45 A. Bei 12 V entspricht das rechnerisch 5,4 W im Nennbetrieb. Das Netzteil sollte nicht exakt auf diesen rechnerischen Wert ausgelegt werden, sondern ausreichend Spielraum für den sicheren Start und den vorgesehenen Dauerbetrieb haben. Bei abweichenden Lüftermodellen gelten selbstverständlich deren eigene Angaben.
Auch das Adapterkabel und der Hub müssen für die vorgesehene Belastung geeignet sein. Ein Mehrfachanschluss ist keine allgemeine Freigabe für beliebig viele Lüfter. Wenn Leistungsdaten, Anschlussbelegung oder Hub-Kompatibilität unklar sind, ist es besser, die Konfiguration vor dem Anschluss technisch prüfen zu lassen.
Typische Fehler und Sicherheitsaspekte
Die häufigsten Probleme entstehen nicht durch den Lüfter selbst, sondern durch eine unpassende Stromquelle oder eine unklare Verkabelung. Diese Punkte verdienen besondere Aufmerksamkeit:
- Falsche Ausgangsspannung: Ein Netzteil darf nicht allein wegen eines passenden Steckers verwendet werden. Lesen Sie die Ausgangsangabe auf dem Typenschild.
- Verpolung: Plus und Masse müssen korrekt zugeordnet sein. Ein Adapter mit unklarer Belegung sollte nicht verwendet werden.
- Unzureichende Leistung: Besonders beim Betrieb mehrerer Lüfter reicht eine Betrachtung der Lüfteranzahl nicht aus. Maßgeblich sind deren Daten und die gesamte Konfiguration.
- Unpassende Verteiler: Y-Kabel und Hubs müssen zum Lüftertyp und zur vorgesehenen Stromversorgung passen.
- Offene oder beschädigte Leitungen: Beschädigte Isolation, gequetschte Kabel und lose Verbindungen erhöhen das Risiko von Kurzschlüssen.
- Ungeeignete Alt-Netzteile: Vorhandene Netzteile von Notebooks oder anderen Geräten sind nicht automatisch 12-V-Quellen.
Gerade beim letzten Punkt ist Vorsicht sinnvoll. Viele Notebook-Netzteile arbeiten mit anderen Ausgangsspannungen als 12 V. Die Bauform oder ein Hohlstecker sagt daher nichts darüber aus, ob ein Netzteil für PC-Lüfter verwendet werden kann. Prüfen Sie stets die konkrete Ausgangsspannung, Polarität und Leistung des vorhandenen Netzteils.
Öffnen Sie Netzteile nicht und verändern Sie keine netzspannungsführenden Bauteile. Ist ein Netzteil, Adapter oder Kabel sichtbar beschädigt, ungewöhnlich warm oder technisch nicht eindeutig zuzuordnen, ist ein Austausch oder eine fachliche Prüfung die sichere Entscheidung.
Wann eine fertige Lösung sinnvoller ist
Eine improvisierte Verdrahtung kann bei einem einmaligen Testaufbau funktionieren, stellt aber höhere Anforderungen an die korrekte Belegung, die Isolation und die mechanische Stabilität. Für einen dauerhaften Betrieb, mehrere Lüfter oder wiederkehrende Werkbankanwendungen ist eine fertige Kombination aus 12-V-Netzteil, passendem Adapter und gegebenenfalls Hub meist die nachvollziehbarere Lösung.
Das reduziert nicht nur den Verkabelungsaufwand. Sie können auch klarer prüfen, welche Komponenten zusammengehören: Das Netzteil liefert 12 V, der Adapter passt zum Lüfteranschluss, und der Hub ist für die Anzahl sowie den Typ der Lüfter vorgesehen. Eine solche Trennung erleichtert später auch die Fehlersuche, falls ein Lüfter nicht startet oder ein Anschluss nicht wie erwartet funktioniert.
Für die Auswahl eines 12-V-Netzteils gilt damit eine einfache Reihenfolge: Erst den Lüftertyp und seine Angaben prüfen, dann Polung und Anschluss klären, anschließend den Gesamtbedarf aller Lüfter berechnen. Wenn diese Punkte eindeutig zusammenpassen, lässt sich ein externer Lüfterbetrieb sauber und planbar umsetzen.
