12V-Netzteil: Was Plus und Minus wirklich bedeuten

Bei einem 12V-Netzteil bezeichnen Plus und Minus die beiden Pole des Gleichspannungsausgangs. Für ein gewöhnliches Gerät mit 12 Volt Gleichspannung liegt zwischen diesen beiden Anschlüssen eine Spannung von 12 Volt an. Entscheidend ist jedoch nicht nur die Angabe „12 V“, sondern auch, welcher Anschluss Plus und welcher Minus ist. Bei einem Hohlstecker kommt zusätzlich hinzu, ob der Innenkontakt oder der Außenkontakt positiv ist. Eine falsche Polarität kann ein Gerät beschädigen. Die Bezeichnungen +12 V und −12 V haben außerdem nur dann eine eindeutige Bedeutung, wenn ein Bezugspunkt – häufig Masse genannt – festgelegt ist.

Für die Auswahl eines Ersatznetzteils gilt daher: Spannung, Stromart, Polarität, Stecker und die Angaben zum konkreten Gerät müssen zusammenpassen. Ein Netzteil, das optisch ähnlich aussieht oder ebenfalls 12 Volt liefert, ist nicht automatisch geeignet.

Inhaltsverzeichnis

• Plus und Minus: die Grundlage bei 12 Volt
• Masse und Bezugspotenzial verständlich erklärt
• Unterschied zwischen 12 V, +12 V und −12 V
• Wann eine symmetrische Versorgung nötig ist
• Polarität bei Hohlsteckern richtig einordnen
• Ersatznetzteil prüfen: Diese Angaben sind wichtig
• Häufige Fragen

Plus und Minus: die Grundlage bei 12 Volt

Ein übliches 12-Volt-DC-Netzteil stellt Gleichspannung bereit. Anders als bei Wechselspannung bleiben die beiden Anschlüsse dabei in ihrer Polarität fest zugeordnet: Der eine Pol ist positiv, der andere negativ. Die Angabe 12 V beschreibt die elektrische Spannungsdifferenz zwischen beiden Polen.

Vereinfacht dargestellt:

• Am Pluspol liegt ein höheres elektrisches Potenzial an.
• Der Minuspol ist der Gegenpol des Stromkreises.
• Zwischen Plus und Minus beträgt die Ausgangsspannung 12 Volt.

Ein Gerät mit einer einfachen 12-Volt-Gleichspannungsversorgung benötigt normalerweise genau diese beiden Verbindungen. Der Minuspol des Netzteils wird im Gerät oft zugleich als gemeinsame Rückleitung genutzt. Ob er dort tatsächlich als „Masse“ bezeichnet wird, hängt vom Aufbau des Geräts ab. Für die Ersatzbeschaffung ist vor allem wichtig: Die vom Hersteller vorgegebene Anschlussbelegung darf nicht vertauscht werden.

Ein typisches Beispiel ist ein Router mit externer Gleichspannungsversorgung. Bei einem passenden 12-V-Netzteil für einen AVM-FRITZ!Box-7362-SL-Router reicht es deshalb nicht aus, nur auf die Voltzahl zu achten. Relevant sind auch die Polung des Steckers sowie die gerätespezifischen Anschlussdaten.

Masse und Bezugspotenzial verständlich erklärt

Spannung wird immer zwischen zwei Punkten gemessen oder angegeben. Damit eine Aussage wie „+12 V“ eindeutig ist, braucht sie einen Bezugspunkt. Dieser Bezugspunkt wird in elektronischen Schaltungen häufig als Masse, 0 V oder Bezugspotenzial bezeichnet.

Masse bedeutet dabei nicht automatisch Schutzleiter, Erdung oder das Metallgehäuse eines Geräts. Im Zusammenhang mit kleinen Gleichspannungsnetzteilen ist Masse meist einfach der festgelegte Nullpunkt innerhalb der Geräteschaltung. Gegen diesen Punkt lassen sich andere Spannungen beschreiben:

• Ein Punkt mit höherem Potenzial als die Masse liegt bei positiver Spannung, zum Beispiel +12 V.
• Ein Punkt mit niedrigerem Potenzial als die Masse liegt bei negativer Spannung, zum Beispiel −12 V.
• Die Masse selbst dient als Referenz und wird mit 0 V angegeben.

Bei einer einfachen Versorgung kann der Minuspol des Netzteils als Bezugspunkt verwendet werden. Dann wird der Pluspol gegenüber diesem Minuspol als +12 V betrachtet. Elektrisch liefert das Netzteil weiterhin 12 Volt zwischen seinen beiden Anschlüssen. Die Schreibweise +12 V beschreibt also die Lage des positiven Pols relativ zur gewählten Referenz.

Diese Unterscheidung verhindert einen häufigen Denkfehler: „12 V“ und „+12 V“ sind nicht zwangsläufig zwei verschiedene Netzteilarten. Ohne Angaben zur Schaltung und zum Bezugspunkt lässt sich aus der Spannungszahl allein nicht ableiten, welches Versorgungskonzept ein Gerät erwartet.

Unterschied zwischen 12 V, +12 V und −12 V

Die Schreibweise „12 V DC“ bedeutet zunächst nur: Das Netzteil liefert 12 Volt Gleichspannung an seinem Ausgang. Sie verrät nicht, welche Funktion der Minuspol innerhalb des angeschlossenen Geräts hat. Bei einem einfachen zweipoligen Netzteil wird der Ausgang je nach Einbindung in die Schaltung als positive Versorgung gegenüber dem Minuspol beschrieben.

Eine negative Versorgung von −12 V entsteht dagegen nicht dadurch, dass ein beliebiges 12-Volt-Netzteil einfach anders angeschlossen wird. Ob eine solche Einbindung technisch zulässig und sinnvoll ist, hängt von der Schaltung, ihren weiteren Anschlüssen und dem vorgesehenen Bezugspunkt ab. Ohne Schaltplan oder eindeutige Geräteangabe sollte daraus keine eigene Anschlusslösung abgeleitet werden.

Auch die Schreibweise „12 V plus minus“ kann missverständlich sein. Sie meint manchmal lediglich die beiden Pole eines normalen 12-Volt-Ausgangs. In anderen Fällen ist tatsächlich eine symmetrische Versorgung mit +12 V, 0 V und −12 V gemeint. Entscheidend ist daher stets die konkrete Beschriftung am Gerät oder in dessen technischen Unterlagen.

Wann eine symmetrische Versorgung nötig ist

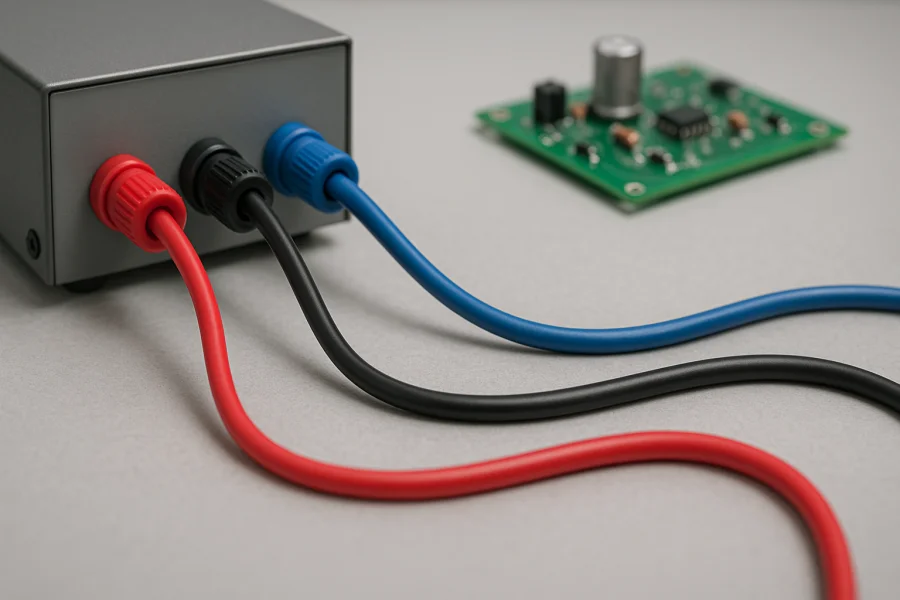

Eine symmetrische Versorgung stellt drei Bezugsebenen bereit: +12 V, 0 V und −12 V. Zwischen +12 V und der Masse liegen 12 Volt, ebenso zwischen Masse und −12 V. Zwischen +12 V und −12 V bestehen dagegen 24 Volt Spannungsdifferenz.

Solche Versorgungen kommen bei bestimmten elektronischen Schaltungen vor, die sowohl eine positive als auch eine negative Betriebsspannung benötigen. Das kann beispielsweise bei Audio- oder Messschaltungen der Fall sein. Ein entsprechendes Gerät besitzt dann üblicherweise Anschlüsse für die positive Schiene, die gemeinsame Masse und die negative Schiene. Ein einfaches Netzteil mit nur Plus und Minus ersetzt diese drei Anschlüsse nicht automatisch.

Ein symmetrisches Netzteil ist deshalb kein leistungsstärkeres oder „doppeltes“ Standardnetzteil, sondern ein anderes Versorgungskonzept. Es wird nur benötigt, wenn das Gerät dies ausdrücklich verlangt. Umgekehrt braucht ein gewöhnlicher Router, Receiver oder Monitor mit einem einzelnen 12-Volt-DC-Eingang in der Regel keine ±12-Volt-Versorgung.

Verwechslungsgefahr besteht auch mit Wechselspannung. Ein Ausgang mit 12 V AC liefert Wechselspannung und ist nicht mit einem 12-V-DC-Ausgang gleichzusetzen. Selbst wenn die Nennspannung ähnlich aussieht, können Stromart, Anschluss und Gerätekonzept unterschiedlich sein. Die Kennzeichnung DC beziehungsweise das Gleichspannungssymbol in den Herstellerangaben ist daher ebenso wichtig wie die Voltzahl.

Polarität bei Hohlsteckern richtig einordnen

Bei vielen externen Netzteilen führt ein Kabel zu einem runden Hohlstecker. Dieser besitzt einen inneren Kontakt und einen äußeren Metallmantel. Für die sichere Verwendung muss eindeutig feststehen, welcher Kontakt positiv und welcher negativ ist. Häufig findet sich dazu ein Polaritätssymbol auf dem Netzteil, am Gerät oder in der Dokumentation. Maßgeblich ist immer die Kennzeichnung des angeschlossenen Geräts beziehungsweise dessen Herstellervorgabe.

Die häufige Ausführung „innen positiv“ darf nicht als allgemeine Regel behandelt werden. Es gibt Geräte mit anderer Anschlussbelegung. Ein Stecker kann daher mechanisch passen und trotzdem falsch gepolt sein. Auch identische Spannung und optisch gleiche Bauform sind kein ausreichender Nachweis für die Kompatibilität.

Verpolung bedeutet, dass Plus und Minus vertauscht angeschlossen werden. Manche Geräte verfügen möglicherweise über einen Verpolungsschutz, andere nicht oder nicht in jeder Betriebsbedingung. Darauf sollte bei einem Ersatznetzteil jedoch nicht vertraut werden. Eine falsche Polarität kann zu Fehlfunktionen oder Schäden führen. Ist das Symbol nicht lesbar, fehlt das Altteil oder bleiben die Angaben widersprüchlich, ist eine fachkundige Prüfung sinnvoller als eine Vermutung.

Warum der Stecker allein nicht genügt

Neben der Polarität muss der Stecker auch in seinen Abmessungen und seiner Bauform zum Gerät passen. Darüber hinaus sind Ausgangsspannung, Stromart und ausreichende Strombelastbarkeit relevant. Besonders bei Geräten mit ähnlichem Anschlussbild lohnt sich der Abgleich über Hersteller, exakte Modellbezeichnung und gegebenenfalls die Daten des ursprünglichen Netzteils.

Das zeigt sich etwa bei Receivern: Ein gerätespezifisches 12-V-Netzteil für einen Humax-Receiver wird nicht allein über einen vergleichbar aussehenden Stecker eingeordnet, sondern über die Kompatibilität mit dem konkreten Modell. Dasselbe Prinzip gilt für Monitore, Plattenspieler und andere externe Stromversorgungen.

Ersatznetzteil prüfen: Diese Angaben sind wichtig

Wenn ein vorhandenes Netzteil ersetzt werden soll, führt eine feste Reihenfolge zuverlässig durch die wichtigsten Angaben. Ausgangspunkt ist immer das Gerät, nicht die äußere Ähnlichkeit eines verfügbaren Netzteils.

1. Gerätemodell feststellen: Prüfen Sie Hersteller sowie vollständige Modell- oder Gerätenummer. Diese Angaben stehen oft auf einem Typenschild am Gerät.
2. Vorgeschriebene Ausgangsspannung prüfen: Achten Sie darauf, ob das Gerät Gleichspannung oder Wechselspannung erwartet und welche Spannung angegeben ist.
3. Polarität abgleichen: Bei Gleichspannungsgeräten mit Hohlstecker müssen Innen- und Außenkontakt so belegt sein, wie es das Gerät verlangt.
4. Stecker und Anschluss kontrollieren: Der Anschluss muss mechanisch passen, ohne Spiel oder Gewalt beim Einstecken.
5. Stromangabe einordnen: Das Ersatznetzteil muss die vom Gerät benötigte Stromversorgung bereitstellen können. Die bloße Voltzahl genügt nicht.
6. Altteil und Herstellerdaten heranziehen: Wenn die Beschriftung am Gerät unvollständig ist, können die Angaben des Originalnetzteils wichtige Hinweise liefern. Sie ersetzen aber keine Prüfung, wenn Zweifel an der Zuordnung bestehen.

Für einen Monitor ist beispielsweise nicht nur entscheidend, dass ein Ersatznetzteil 12 Volt ausgibt. Ein Netzteil für den GEM-GL-500A-Monitor muss zum jeweiligen Gerät und dessen Anschlussanforderungen passen. Bei einem Plattenspieler können ebenfalls Spannung, Anschluss und konkrete Modellzuordnung gemeinsam relevant sein, etwa bei einem Netzteil für den Denon DP-400.

Typische Fehlannahmen beim Kauf vermeiden

• „12 Volt sind 12 Volt, also passt es.“ Nein. Polarität, Stromart, Stecker, Strombedarf und Gerätezuordnung können ebenfalls entscheidend sein.
• „Der Hohlstecker passt, also ist alles in Ordnung.“ Nicht unbedingt. Die Polarität und die exakten Steckermaße können abweichen.
• „+12 V und −12 V sind dasselbe wie ein normales 12-Volt-Netzteil.“ Nein. Die Angaben beziehen sich auf einen Bezugspunkt und können Teil einer symmetrischen Versorgung sein.
• „Ein stärker wirkendes Netzteil ist immer unproblematisch.“ Ohne vollständige Prüfung der technischen Daten und der Geräteeignung sollte keine Auswahl allein anhand eines einzelnen Werts getroffen werden.

Bleibt unklar, ob das Gerät eine einfache 12-Volt-Gleichspannung oder eine symmetrische Versorgung benötigt, sollte das Netzteil nicht auf Verdacht angeschlossen werden. Fotos des Typenschilds, die vollständige Modellnummer und die Daten des Altteils ermöglichen eine deutlich sicherere Einordnung. Bei solchen offenen Fragen kann CSI Elektronik die Angaben zum Gerät und vorhandenen Netzteil bei der Auswahl berücksichtigen.

Häufige Fragen

Ist ein 12-V-Netzteil automatisch ein +12-V-Netzteil?

Bei einer einfachen Gleichspannungsversorgung kann der Pluspol als +12 V gegenüber dem Minuspol betrachtet werden, wenn dieser als Bezugspunkt dient. Die Angabe „12 V“ allein beschreibt jedoch zunächst nur die Spannung zwischen zwei Anschlüssen. Sie bestätigt weder eine bestimmte Hohlsteckerpolung noch die Eignung für ein konkretes Gerät.

Was ist der Unterschied zwischen 12 V und ±12 V?

Ein einfaches 12-V-Netzteil besitzt normalerweise zwei Pole, zwischen denen 12 Volt anliegen. Eine ±12-V-Versorgung stellt dagegen drei Anschlüsse bereit: +12 V, 0 V und −12 V. Sie ist für Geräte vorgesehen, die positive und negative Versorgungsschienen benötigen.

Kann ein Hohlstecker trotz passender Form falsch sein?

Ja. Selbst bei passender Bauform können sich Polarität oder exakte Abmessungen unterscheiden. Der Stecker allein ist daher kein Kompatibilitätsnachweis. Entscheidend sind die Angaben des Geräts und die vollständigen Daten des Ersatznetzteils.

Welche Angaben müssen außer 12 Volt geprüft werden?

Prüfen Sie mindestens die Stromart, die Polarität, den Stecker beziehungsweise Anschluss, die erforderliche Stromversorgung sowie Hersteller und exakte Modellnummer des Geräts. Bei einer symmetrischen Versorgung ist außerdem die Anzahl und Funktion der Anschlüsse entscheidend.

Plus und Minus bei einem 12-Volt-Netzteil sind damit mehr als eine formale Kennzeichnung: Sie bestimmen zusammen mit dem Bezugspunkt, wie die Spannung im Gerät verwendet wird. Für ein Ersatznetzteil ist die sichere Zuordnung zum konkreten Modell wichtiger als jede optische Ähnlichkeit oder eine einzelne passende Spannungsangabe.
