Bei einem klassischen USB-2.0-Kabel bestehen die wichtigsten vier Leitungen aus +5 V Versorgungsspannung, Masse sowie zwei Datenleitungen. Typischerweise steht Rot für die Spannungsversorgung, Schwarz für Masse, Weiß für D− und Grün für D+. Diese Farbzuordnung ist jedoch nur eine verbreitete Orientierung: Sie ist kein verlässlicher Beweis für die tatsächliche Belegung eines konkreten Kabels. Gerade bei Sonderkabeln, sehr einfachen Ladekabeln oder beschädigten Leitungen kann der Aufbau abweichen.
Für die Praxis ist vor allem entscheidend: Ein USB-Kabel kann laden, ohne Daten zu übertragen. Außerdem bedeutet ein passender Stecker nicht automatisch, dass alle Funktionen unterstützt werden. USB 3.x und besonders USB-C sind deutlich komplexer als die klassische Vier-Ader-Belegung. Wenn ein Kabel ersetzt, geprüft oder zugeordnet werden soll, zählen daher Kabeltyp, Anschlüsse, Gerätemodell und bei Unsicherheit eine Messung mehr als die bloße Optik.
Inhaltsverzeichnis
- Die typische USB-2.0-Belegung
- Warum Aderfarben nicht genügen
- Laden und Datenübertragung unterscheiden
- Was bei USB 3.x und USB-C anders ist
- Warum Kabel trotz passender Stecker nicht funktionieren
- Kabellänge und USB-Verlängerungen
- Belegung sicher prüfen
Die typische USB-2.0-Belegung
Die klassische USB-2.0-Belegung findet sich als technische Grundlage bei vielen Kabeln mit USB-A-, USB-B-, Mini-USB- oder Micro-USB-Steckern. Sie umfasst vier grundlegende Leitungen. Zwei davon dienen der Stromversorgung, zwei der Datenübertragung.
| Leitung | Typische Aderfarbe | Aufgabe |
|---|---|---|
| VBUS | Rot | Versorgungsspannung von nominal 5 V für angeschlossene Geräte |
| D− | Weiß | Eine der beiden Datenleitungen |
| D+ | Grün | Zweite Datenleitung |
| GND | Schwarz | Massebezug und Rückleitung für die Stromversorgung |
VBUS und GND bilden den Versorgungsweg. Darüber kann ein Gerät grundsätzlich Energie beziehen. D+ und D− arbeiten als zusammengehöriges Leitungspaar für die Datenkommunikation. Fehlen diese Datenleitungen oder sind sie nicht korrekt verbunden, kann ein Smartphone beispielsweise laden, wird am Computer aber nicht als Datengerät erkannt.
Bei Mini-USB und Micro-USB gibt es zusätzlich einen sogenannten ID-Kontakt. Er wird für bestimmte Rollen- und Sonderfunktionen verwendet, etwa bei OTG-Anwendungen. Für die normale Frage, ob ein Kabel Strom und Daten führt, sind aber weiterhin die vier grundlegenden Leitungen maßgeblich.
Die Belegung beschreibt nicht, welche Ladeleistung ein konkretes Kabel oder Ladegerät tatsächlich ermöglicht. Dafür können weitere Eigenschaften relevant sein, etwa die Ausführung des Kabels, das angeschlossene Netzteil, das Gerät und die zwischen beiden ausgehandelte Ladefunktion.
Warum Aderfarben nicht genügen
Rot, Weiß, Grün und Schwarz sind bei USB-2.0-Kabeln zwar weit verbreitet, aber nicht verbindlich für jedes einzelne Produkt. Hersteller können abweichende Farben verwenden, Adern anders kennzeichnen oder bei mehradrigen Kabeln zusätzliche Leitungen integrieren. Auch die Abschirmung eines Kabels ist nicht automatisch mit der Masseleitung gleichzusetzen.
Deshalb sollte eine sichtbare rote Ader nicht ohne weitere Prüfung als sichere 5-V-Leitung behandelt werden. Das gilt besonders, wenn das Kabel bereits geöffnet, beschädigt oder verändert wurde. Bei älteren Geräten und herstellerspezifischen Speziallösungen können Anschlüsse zudem anders belegt sein als bei einem standardmäßigen USB-Kabel.
Für eine Ersatzentscheidung ist die Innenfarbe ohnehin meist nicht das wichtigste Kriterium. Prüfen Sie zuerst den Steckertyp, die Funktion des bisherigen Kabels und die Angaben am Endgerät. Ein Kabel für eine spezielle Ladebuchse eines Haushaltsgeräts ist beispielsweise nicht mit einem beliebigen USB-Kabel gleichzusetzen, auch wenn beide auf den ersten Blick ähnlich wirken. Bei einem defekten Ladekabel für einen Kärcher-Fenstersauger ist daher die konkrete Gerätekompatibilität wichtiger als eine vermutete Aderfarbe.
Laden und Datenübertragung unterscheiden
Ein häufiger Irrtum lautet: Wenn ein USB-Kabel ein Gerät lädt, muss es auch Daten übertragen können. Das trifft nicht immer zu. Es gibt Kabel, die hauptsächlich für die Stromversorgung ausgelegt sind und bei denen die Datenleitungen fehlen oder nicht nutzbar verbunden sind. Solche Kabel können für das Laden eines Mobilgeräts ausreichend sein, taugen aber nicht für die Verbindung mit einem PC, das Übertragen von Fotos oder die Nutzung bestimmter Zubehörgeräte.
Umgekehrt kann ein voll belegtes Datenkabel beim Laden trotzdem enttäuschen, wenn Kabel, Netzteil und Endgerät nicht gut zusammenpassen. Ein hoher Übergangswiderstand, eine lange Leitung oder ungeeignete Steckverbindungen können dazu führen, dass am Gerät weniger Spannung ankommt als am Netzteil bereitgestellt wird. Das kann langsames oder unterbrochenes Laden begünstigen.
Bei modernen USB-C-Verbindungen wird die mögliche Ladefunktion zusätzlich durch die Fähigkeiten von Netzteil, Kabel und Gerät bestimmt. Für Notebooks ist daher nicht nur der USB-C-Stecker entscheidend. Ob sich etwa ein Laptop mit einem Handy-Ladekabel laden lässt, hängt von den konkreten Anschlüssen, der unterstützten Stromversorgung und den Anforderungen des Notebooks ab.
Was bei USB 3.x und USB-C anders ist
USB 3.x baut auf der bekannten USB-2.0-Grundfunktion auf, ergänzt sie jedoch um weitere Leitungen für höhere Datenraten. Ein USB-3.x-Kabel ist deshalb im Inneren aufwendiger aufgebaut: Neben der klassischen Versorgung und den USB-2.0-Datenleitungen können zusätzliche Leitungspaare und Abschirmungen vorhanden sein. Ein USB-2.0-Kabel kann an einem dafür geeigneten Anschluss häufig weiterhin funktionieren, nutzt dann aber nur die Möglichkeiten von USB 2.0.
USB-C ist nicht einfach nur ein kleinerer Stecker. Der Anschluss ist beidseitig einsteckbar und kann je nach Kabel, Gerät und Anschluss unterschiedliche Funktionen übernehmen. Dazu gehören einfache USB-2.0-Datenübertragung, schnellere Datenverbindungen, Laden oder weitere Zusatzfunktionen. Zwei äußerlich identische USB-C-Kabel können deshalb sehr unterschiedlich ausgestattet sein.
| Kabeltyp | Typische Grundfunktion | Praktische Besonderheit |
|---|---|---|
| USB 2.0 | Versorgung, Masse und ein Datenleitungspaar | Vier Adern sind häufig als Rot, Weiß, Grün und Schwarz ausgeführt. |
| USB 3.x | USB-2.0-Grundfunktion plus zusätzliche Datenleitungen | Mehr Leitungen und höhere Anforderungen an die Signalführung. |
| USB-C | Abhängig von Kabel, Port und Gerät | Steckerform allein verrät weder Datenrate noch Lade- oder Zusatzfunktionen vollständig. |
Das gilt auch bei Notebook-Netzteilen mit USB-C-Anschluss: Die Form des Steckers ist nur ein Teil der Kompatibilitätsprüfung. Bei einem USB-C-Netzteil für ein HP Chromebook müssen immer die Anforderungen des jeweiligen Gerätemodells berücksichtigt werden, nicht nur der sichtbare Anschluss.
Warum Kabel trotz passender Stecker nicht funktionieren
Ein passender USB-Stecker bestätigt zunächst nur die mechanische Verbindung. Er sagt nicht zuverlässig aus, ob die Datenleitungen vorhanden sind, welche Datenfunktionen unterstützt werden oder ob das Kabel für die benötigte Stromversorgung geeignet ist. Typische Fehlerbilder lassen sich oft recht gut einordnen:
- Das Gerät lädt, wird aber nicht erkannt: Häufig fehlen die Datenleitungen oder die Datenverbindung ist unterbrochen.
- Die Verbindung bricht ab: Möglich sind beschädigte Adern, verschlissene Stecker, ungünstige Kabellänge oder Störungen in der Signalübertragung.
- Das Laden ist ungewöhnlich langsam: Kabelwiderstand, Steckverbindungen, Netzteil und Gerät können gemeinsam Einfluss haben.
- Eine USB-3.x-Funktion steht nicht zur Verfügung: Kabel oder angeschlossener Port unterstützen möglicherweise nur USB 2.0.
- USB-C funktioniert nur in einer bestimmten Anwendung nicht: Das Kabel kann zwar laden, aber die dafür benötigte Daten- oder Zusatzfunktion nicht unterstützen.
Bevor ein Kabel als Ursache feststeht, lohnt ein Vergleich mit einem anderen, eindeutig funktionierenden Kabel und Anschluss. Tritt der Fehler nur mit einem bestimmten Kabel auf, ist ein Defekt oder eine unzureichende Ausstattung wahrscheinlicher. Tritt er mit mehreren Kabeln auf, kann auch der Anschluss am Gerät oder am Netzteil geprüft werden müssen.
Kabellänge und USB-Verlängerungen
Mit zunehmender Länge steigen die Anforderungen an Stromversorgung und Signalqualität. Bei der Versorgung kann ein Spannungsabfall entlang der Leitung eine Rolle spielen. Bei der Datenübertragung können Signale störanfälliger werden. Das ist besonders relevant, wenn ein Gerät nicht nur geladen wird, sondern dauerhaft Daten übertragen soll, etwa bei externen Speichern, Kameras oder Docking-Lösungen.
Einfache passive USB-Verlängerungen sind deshalb kein Universalmittel. Sie verlängern die Strecke, ohne Signale aufzubereiten oder die Stromversorgung eigenständig zu stabilisieren. Ob eine Verbindung danach zuverlässig funktioniert, hängt vom Gesamtsystem ab und lässt sich nicht allein aus der Steckerkombination ableiten.
Für längere Strecken sind aktive Verlängerungen, geeignete Repeater-Lösungen oder ein Hub mit eigener Stromversorgung häufig die robustere Wahl. Welche Variante passt, hängt vom USB-Standard, dem Strombedarf des angeschlossenen Geräts und der gewünschten Funktion ab. Wer lediglich eine Ladeleitung verlängern möchte, sollte ebenfalls berücksichtigen, dass ein längeres Kabel das Ladeverhalten beeinflussen kann.
Belegung sicher prüfen

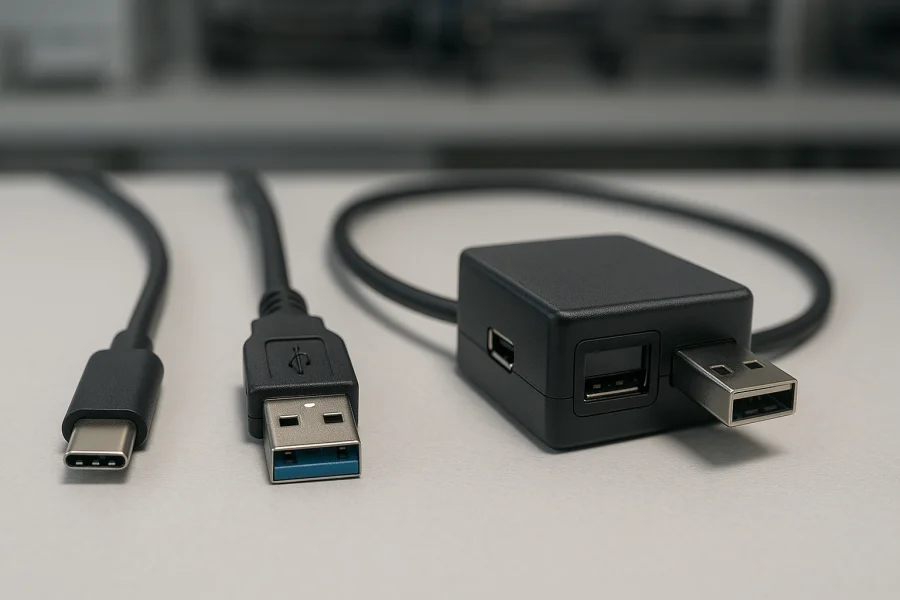

Wenn die Belegung eines Kabels wirklich geklärt werden muss, ist Messen zuverlässiger als Raten nach Farben. Dafür kommen ein Multimeter mit Durchgangsprüfung oder ein geeigneter USB-Tester infrage. Ein USB-Tester kann je nach Ausführung zusätzlich Hinweise auf die vorhandene Stromversorgung und die Verbindung geben.
Bei einer reinen Durchgangsprüfung wird das Kabel nicht an ein Netzteil oder Gerät angeschlossen. Geprüft wird lediglich, ob die erwarteten Kontakte an beiden Steckerseiten elektrisch verbunden sind. Das kann helfen, einen Kabelbruch oder fehlende Datenleitungen festzustellen. Welche Pins genau ein bestimmter Stecker besitzt, hängt allerdings von dessen Bauform ab. Bei USB-C ist eine einfache Prüfung deutlich anspruchsvoller als bei einem klassischen USB-A-auf-Micro-USB-Kabel.
Von improvisierten Reparaturen an beschädigten Kabeln ist abzuraten, insbesondere wenn die Isolierung verletzt ist, Adern frei liegen oder Stecker locker sitzen. Bei Netzteilen, Ladegeräten und nicht eindeutig identifizierbaren Spezialkabeln ist Austausch oft die sicherere Lösung. Nicht mehr verwendbare Kabel gehören außerdem nicht in den Hausmüll; Hinweise dazu finden Sie im Beitrag Ladekabel richtig entsorgen.
Die wichtigste Orientierung für die Kabelauswahl
Für ein klassisches USB-2.0-Kabel bietet die Belegung mit VBUS, D−, D+ und GND eine gute Grundorientierung. Rot, Weiß, Grün und Schwarz können dabei helfen, die Leitungen grob zuzuordnen, ersetzen aber keine Prüfung. Sobald USB 3.x, USB-C, längere Leitungswege oder besondere Ladefunktionen ins Spiel kommen, reicht die klassische Vier-Ader-Logik nicht mehr aus.
Wer ein Ersatzkabel sucht oder einen Fehler eingrenzt, sollte deshalb nicht allein nach Steckerform oder Aderfarbe entscheiden. Entscheidend ist, welche Funktion das Gerät benötigt: nur Laden, Laden und Datenübertragung oder eine bestimmte USB-C-Funktion. Mit dieser Unterscheidung lassen sich viele scheinbar passende, aber ungeeignete Kabel frühzeitig ausschließen.
