Ein einfaches 12-V-Netzteil lässt sich grundsätzlich als Kette aus Transformator, Gleichrichter, Siebkondensator und Spannungsregler verstehen. Der Transformator reduziert die Netzspannung, der Gleichrichter macht daraus eine pulsierende Gleichspannung, der Kondensator glättet sie und der Regler stabilisiert die gewünschte Ausgangsspannung. Für kleine Niedervolt-Verbraucher ist dieses Prinzip ein typischer Ansatz.
Der entscheidende Punkt liegt jedoch vor dem Aufbau: Sobald 230 V beteiligt sind, geht es nicht mehr um ein ungefährliches Bastelprojekt. Netzspannung kann lebensgefährlich sein; Fehler an Isolation, Sicherung, Gehäuse oder Verdrahtung können auch später noch ein Risiko darstellen. Ohne fundierte Kenntnisse und geeignete Prüfmittel sollte der netzspannungsführende Teil nicht selbst aufgebaut werden. Sinnvoller ist es dann, mit einer fertig isolierten Niedervoltversorgung zu arbeiten oder ein passendes Fertiggerät zu wählen.
Inhaltsverzeichnis
- Der Grundaufbau eines einfachen Netzteils
- Welche Aufgabe die einzelnen Bauteile übernehmen
- 7812, LM317 oder Fertiglösung?
- Was vor der Dimensionierung geklärt werden muss
- Sicherheit: Wo der Selbstbau endet
- Relais und Löschdiode: ein wichtiger Zusatzschutz
- Wann ein fertiges Netzteil besser passt
Der Grundaufbau eines einfachen Netzteils
Ein klassisches lineares Netzteil folgt einer leicht nachvollziehbaren Reihenfolge:
- Transformator: Er trennt im vorgesehenen Aufbau die Niedervoltseite von der Netzseite und stellt eine niedrigere Wechselspannung bereit.
- Brückengleichrichter: Er richtet beide Halbwellen der Wechselspannung gleich, sodass am Ausgang keine Wechselspannung mehr anliegt.
- Siebkondensator: Meist ein Elektrolytkondensator. Er speichert kurzzeitig Energie und reduziert die Spannungseinbrüche zwischen den gleichgerichteten Halbwellen.
- Spannungsregler: Er soll die Ausgangsspannung für den angeschlossenen Verbraucher innerhalb seines Arbeitsbereichs stabilisieren.
Der Stromweg lässt sich damit vereinfacht so merken: Wechselspannung wird heruntertransformiert, gleichgerichtet, geglättet und anschließend geregelt. Ein Transformator allein liefert also noch kein verwendbares 12-V-Gleichspannungsnetzteil. Auch hinter dem Gleichrichter ist die Spannung noch nicht automatisch ruhig oder passend für empfindliche Elektronik.
Dieses Prinzip eignet sich vor allem, um die Funktion der Baugruppen zu verstehen oder eine kleine, klar definierte Niedervoltversorgung zu planen. Es ersetzt keine vollständige Schaltungsauslegung. Wie sich ein konkreter Aufbau verhält, hängt unter anderem von Last, Trafodaten, Bauteiltoleranzen, Umgebungstemperatur und Wärmeabfuhr ab.
Welche Aufgabe die einzelnen Bauteile übernehmen
Der Transformator: Spannungsquelle auf der Niedervoltseite
Bei einem klassischen Aufbau übernimmt der Transformator zwei Aufgaben: Er stellt eine niedrigere Wechselspannung bereit und schafft bei fachgerechter Ausführung die galvanische Trennung zwischen Netz- und Niedervoltseite. Welche Ausgangsspannung und Stromreserve erforderlich sind, lässt sich nicht allein aus dem Wunsch nach „12 V“ ableiten. Nach der Gleichrichtung und Siebung ändern sich die Spannungsverhältnisse, und ein Spannungsregler benötigt je nach Typ eine ausreichende Eingangsspannung.
Genau deshalb ist die Trafowahl kein Punkt, der nach Gefühl erfolgen sollte. Zu wenig Reserve kann zu Spannungseinbrüchen führen; eine unnötig hohe Eingangsspannung erhöht dagegen häufig die Verlustleistung am linearen Regler.
Der Gleichrichter: aus Wechselspannung wird Gleichspannung
Ein Brückengleichrichter nutzt Dioden, damit der Strom am Ausgang unabhängig von der jeweiligen Halbwelle in derselben Richtung fließt. Das Ergebnis ist eine pulsierende Gleichspannung. Sie ist für viele Anwendungen noch nicht ausreichend geglättet und kann ohne weitere Maßnahmen deutlich schwanken.
Der Siebkondensator: Reserve zwischen den Spannungsspitzen
Der Elektrolytkondensator hinter dem Gleichrichter reduziert diese Schwankungen, indem er sich an Spannungsspitzen auflädt und zwischen ihnen Energie abgibt. Wie groß seine Kapazität sein muss, lässt sich nicht mit einer universellen Faustformel zuverlässig festlegen. Entscheidend sind unter anderem Stromaufnahme, zulässige Restwelligkeit und die Eigenschaften der übrigen Schaltung.
Für die Praxis bedeutet das: Ein größerer Kondensator ist nicht automatisch die vollständige Lösung. Seine Spannungsfestigkeit, seine Polung, sein Platzbedarf und die Belastung beim Einschalten gehören ebenso in die Prüfung. Falsch gepolte Elektrolytkondensatoren dürfen keinesfalls betrieben werden.
Der Spannungsregler: Stabilität mit thermischer Grenze
Ein linearer Regler wandelt die Differenz zwischen Ein- und Ausgangsspannung in Wärme um. Je höher diese Differenz und je größer der Laststrom, desto wichtiger wird die thermische Betrachtung. Ein Regler kann elektrisch passend erscheinen und dennoch überlastet werden, wenn die Wärme nicht ausreichend abgeführt wird. Kühlkörper, Einbausituation und Luftzirkulation sind daher keine Nebensache.
7812, LM317 oder Fertiglösung?
Die Wahl des Reglers richtet sich nach dem Einsatzzweck. Für eine feste 12-V-Ausgangsspannung ist ein 7812 konzeptionell einfach: Die Ausgangsspannung ist vorgegeben, zusätzliche Einstellbauteile sind nicht erforderlich. Das reduziert die Komplexität, beantwortet aber noch nicht die Fragen zu Eingangsspannung, Strombedarf und Wärme.
Ein LM317 ist einstellbar und damit flexibel, wenn die benötigte Ausgangsspannung nicht dauerhaft feststeht. Diese Flexibilität verlangt jedoch eine korrekte Beschaltung und eine sorgfältige Einstellung. Er ist daher nicht automatisch die bessere Wahl, sondern passend, wenn der variable Ausgang tatsächlich gebraucht wird.
| Lösung | Geeignet, wenn | Vorteil | Worauf zu achten ist |
|---|---|---|---|
| 7812-Festspannungsregler | Eine feste 12-V-Versorgung für eine überschaubare Last benötigt wird | Einfaches Grundprinzip | Ausreichende Eingangsspannung, Verlustwärme und Strombedarf prüfen |
| LM317 | Die Ausgangsspannung gezielt einstellbar sein soll | Flexible Anpassung möglich | Beschaltung, Einstellung und thermische Reserve müssen zum Einsatz passen |
| Fertiges Steckernetzteil | Eine sichere, schnell verfügbare Niedervoltversorgung benötigt wird | Kein Aufbau an der Netzspannung erforderlich | Spannung, Stromstärke, Polarität, Stecker und Geräteeignung gemeinsam prüfen |
Bei einem Verbraucher, der nur eine feste Versorgung benötigt, ist weniger Komplexität oft ein Vorteil. Soll dagegen experimentiert oder eine Spannung angepasst werden, kann ein einstellbarer Regler sinnvoll sein. In beiden Fällen gilt: Die konkrete Eignung ergibt sich nicht aus dem Reglernamen, sondern aus den Daten des gesamten Aufbaus.
Was vor der Dimensionierung geklärt werden muss
Bevor Bauteile ausgewählt werden, sollten Sie zuerst den angeschlossenen Verbraucher betrachten. Wichtig sind nicht nur die gewünschte Spannung, sondern auch die tatsächliche Stromaufnahme im Betrieb und beim Einschalten. Motoren, Lampen, Relais oder Geräte mit größeren Kondensatoren können sich anders verhalten als eine kleine, gleichmäßige Elektroniklast.
Für eine belastbare Planung sind insbesondere diese Fragen relevant:
- Welche Gleichspannung benötigt der Verbraucher tatsächlich?
- Wie hoch ist sein Strombedarf im Normalbetrieb und in möglichen Lastspitzen?
- Ist die Polarität am Ausgang eindeutig bekannt?
- Welche Eingangsspannung benötigt der gewählte Regler unter Last?
- Wie viel Wärme entsteht voraussichtlich am Regler?
- Welche Restwelligkeit darf der angeschlossene Verbraucher tolerieren?
- Ist ein Gehäuse erforderlich, das Berührung, Zug und Wärme sicher beherrscht?
Ein häufiger Fehler besteht darin, Spannung, Stromstärke und Leistung als voneinander unabhängige Angaben zu behandeln. Für ein passendes Netzteil müssen sie zusammen betrachtet werden. Ein Netzteil mit passender Spannung kann ungeeignet sein, wenn der verfügbare Strom nicht reicht, die Polarität falsch ist oder der Stecker mechanisch beziehungsweise elektrisch nicht zum Gerät passt.
Ebenso wenig reicht es aus, den Elko ausschließlich nach einer allgemein genannten Kapazität auszuwählen. Ohne konkrete Last- und Schaltungsdaten wäre eine pauschale Größenangabe eher Vermutung als belastbare Auslegung. Wenn die Versorgung zuverlässig arbeiten soll, sollte die Dimensionierung anhand der Datenblätter und des konkreten Anwendungsfalls fachlich geprüft werden.
Sicherheit: Wo der Selbstbau endet
Der kritische Bereich eines selbst gebauten Netzteils ist die Netzseite. Dort müssen Schutz gegen elektrischen Schlag, geeignete Isolation, Absicherung, Zugentlastung, Berührungsschutz und ein geeignetes Gehäuse zusammenpassen. Diese Punkte lassen sich nicht durch einen sauber aussehenden Aufbau ersetzen.
Keine gute Idee ist es, offene Netzspannungsteile auf einer Lochrasterplatte zu betreiben, defekte Steckernetzteile zu öffnen oder Schutzmaßnahmen zu überbrücken. Auch ein Aufbau, der auf dem Tisch zunächst funktioniert, ist nicht automatisch für den dauerhaften Betrieb geeignet. Wärme, lockere Leitungen, mechanische Belastung und Feuchtigkeit verändern die Bedingungen im Alltag.
Für Einsteiger ist deshalb eine sinnvolle Grenze: Das Funktionsprinzip eines linearen Netzteils verstehen, auf der sicheren Niedervoltseite experimentieren und für die Versorgung ein fertiges, geeignetes Netzteil einsetzen. Bei Unklarheiten zu Netzanschluss, Schutzleiterführung, Sicherungen oder Gehäuseauswahl ist eine fachkundige Prüfung erforderlich.
Relais und Löschdiode: ein wichtiger Zusatzschutz

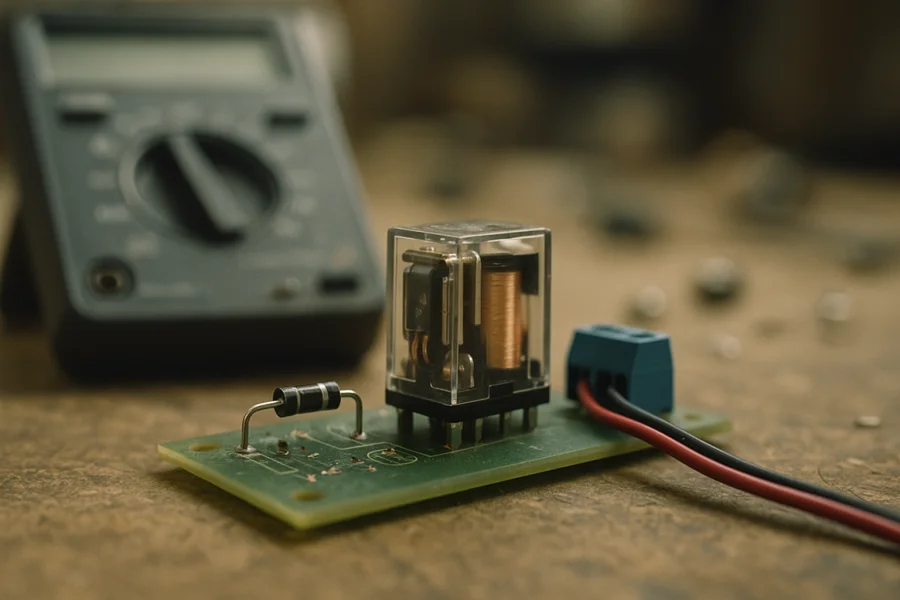

Wird ein Relais aus einer Gleichspannungsversorgung betrieben, entsteht beim Abschalten der Spule eine Induktionsspannung. Sie kann angeschlossene Elektronik belasten oder Störungen verursachen. Eine parallel zur Relaisspule angeordnete Löschdiode kann diese Spannung begrenzen und ist deshalb ein häufiges Schutzprinzip in Gleichstromschaltungen.
Entscheidend ist die korrekte Polung: Im normalen eingeschalteten Zustand darf die Diode nicht leitend werden. Erst beim Abschalten der Spule übernimmt sie den Strompfad für die gespeicherte Energie. Welche Diode für eine konkrete Relaisspule geeignet ist, hängt jedoch von Strom, Schaltverhalten und Anwendung ab. Eine beliebige Diode nur wegen ihrer Bauform einzusetzen, wäre keine sichere Auslegung.
Die Löschdiode ersetzt weder eine korrekt dimensionierte Versorgung noch eine Prüfung der gesamten Schaltung. Sie ist ein ergänzendes Bauteil, das zeigt, warum Schutzmaßnahmen immer zum jeweiligen Verbraucher passen müssen.
Wann ein fertiges Netzteil besser passt
Für viele kleine 12-V-Anwendungen ist ein fertiges Steckernetzteil die einfachere und meist risikoärmere Lösung. Die Netzseite bleibt geschlossen und isoliert; Sie müssen sich auf die Auswahl der passenden Niedervoltparameter konzentrieren. Eine Übersicht geeigneter Netzteile und Stromversorgungslösungen kann dabei helfen, die verfügbaren Varianten nach dem tatsächlichen Bedarf einzuordnen.
Vor der Auswahl sollten Sie die Angaben am Gerät oder am bisherigen Netzteil prüfen. Relevant können je nach Anwendung die Ausgangsspannung, der benötigte Strom, Leistung, Polarität, Steckermaß und das konkrete Gerätemodell sein. Ein äußerlich ähnlicher Stecker oder dieselbe Voltzahl allein bestätigt keine sichere Kompatibilität.
Selbstbau ist vor allem dann sinnvoll, wenn Sie das Prinzip nachvollziehen möchten, eine klar abgegrenzte Niedervoltaufgabe haben und die technische Auslegung sicher beurteilen können. Für ein Gerät, das schnell und dauerhaft zuverlässig wieder funktionieren soll, ist eine passend ausgewählte Fertiglösung oft der sachlichere Weg. Die beste Entscheidung ist nicht die aufwendigste, sondern diejenige, bei der elektrische Anforderungen, Sicherheit und Einsatzbedingungen wirklich zusammenpassen.
