Ja, Sie können ein Autoradio grundsätzlich außerhalb des Fahrzeugs an einem geeigneten 12-Volt-Netzteil betreiben. Entscheidend ist jedoch nicht allein die Angabe „12 V“: Das Radio benötigt Gleichspannung, die Polung muss stimmen und das Netzteil muss den tatsächlich benötigten Strom zuverlässig bereitstellen. Bei vielen Geräten müssen außerdem Dauerplus und Schaltplus passend versorgt werden. Ohne den Anschlussplan des konkreten Radios sollten Sie keine Pins anhand von Steckerform, Kabelfarbe oder Beispielen aus dem Internet zuordnen.
Ein solcher Tischtest ist sinnvoll, um ein ausgebautes Gerät auf grundlegende Funktion zu prüfen. Er ersetzt aber nicht automatisch den vollständigen Betrieb im Fahrzeug: Fahrzeuglautsprecher, Antenne, Lenkradtasten, Rückfahrkamera oder fahrzeugspezifische Funktionen können zusätzliche Adapter oder Signale benötigen.
Inhaltsverzeichnis
- Was für den Betrieb notwendig ist
- Dauerplus, Schaltplus und Masse verstehen
- Radio und Netzteil vor dem Anschluss prüfen
- Ein sicherer Tischtest in sinnvoller Reihenfolge
- Typische Fehler und ihre Folgen
- Sonderfälle: CAN-Bus, Adapter und PC-Netzteile
- Woran Sie einen gelungenen Test erkennen
Was für den Betrieb notwendig ist
Ein Autoradio ist üblicherweise für die Bordspannung eines Fahrzeugs ausgelegt. Für einen Test außerhalb des Autos benötigen Sie daher eine passende 12-Volt-Gleichspannungsquelle. Wechselspannung mit derselben Voltangabe ist nicht geeignet. Prüfen Sie die Ausgangsdaten direkt auf dem Netzteil: Dort muss eine Gleichspannungskennzeichnung vorhanden sein.
Ebenso wichtig ist die Stromstärke. Sie wird in Ampere angegeben und darf nicht mit der Spannung verwechselt werden. Das Netzteil muss mindestens so viel Strom liefern können, wie das Radio im vorgesehenen Testbetrieb benötigt. Wie hoch dieser Bedarf ausfällt, hängt unter anderem vom Modell, der Lautstärke, angeschlossenen Lautsprechern, Display, Bluetooth-Funktionen und einem eventuell integrierten Verstärker ab. Allgemeine Ampere-Empfehlungen sind deshalb keine verlässliche Grundlage für jedes Radio.
| Prüfaspekt | Warum er wichtig ist | Worauf Sie achten sollten |
|---|---|---|
| Spannung | Das Radio benötigt die vorgesehene Versorgungsspannung. | Nur die Angabe am Radio oder im Handbuch ist maßgeblich. |
| Stromreserve | Ein zu schwaches Netzteil kann abschalten oder instabil arbeiten. | Leistungsaufnahme des konkreten Radios prüfen; Zusatzverbraucher berücksichtigen. |
| Gleichspannung | „12 V“ allein beschreibt nicht die Stromart. | Am Netzteil muss Gleichspannung ausgewiesen sein. |
| Polung und Masse | Falsche Zuordnung kann Schäden verursachen. | Minus beziehungsweise Masse und Plus nur nach Belegungsplan verbinden. |
| Steckerbelegung | Ähnliche Anschlüsse können unterschiedlich belegt sein. | Keine Pins ohne eindeutige Unterlagen übernehmen. |
Für einen kurzen Funktionstest ohne angeschlossene Lautsprecher ist der Strombedarf häufig geringer als beim Musikhören mit höherer Lautstärke. Trotzdem sollte ein Netzteil nicht dauerhaft an seiner Leistungsgrenze betrieben werden. Wenn es auffällig warm wird, die Spannung einbricht oder sich abschaltet, beenden Sie den Versuch und prüfen Sie die Auslegung.
Dauerplus, Schaltplus und Masse verstehen
Die Stromversorgung eines Autoradios besteht häufig aus mehr als einer Plusleitung. Dauerplus liegt im Fahrzeug auch bei ausgeschalteter Zündung an und dient bei vielen Geräten unter anderem dazu, gespeicherte Einstellungen zu erhalten. Schaltplus signalisiert häufig, dass das Radio eingeschaltet werden darf. Die Masseleitung bildet den Rückleiter zum Minuspol der Spannungsquelle.
Für den Betrieb auf dem Tisch bedeutet das: Manche Radios starten erst, wenn Dauerplus und Schaltplus entsprechend der Herstellerbelegung versorgt sind. Ist nur eine der Leitungen angeschlossen, kann das Gerät ausbleiben, sich unerwartet verhalten oder Einstellungen nach dem Abschalten verlieren. Bei einem passenden Anschlussplan kann ein Schalter in der Leitung für Schaltplus praktisch sein, um das Verhalten der Zündung nachzubilden. Das ist jedoch ein allgemeines Konzept und keine universelle Anschlussvorgabe.
Die Bezeichnungen und Positionen der Anschlüsse unterscheiden sich je nach Radio, Steckerstandard, Adapter und Fahrzeughersteller. Ein optisch passender ISO-, Quadlock- oder Adapterstecker liefert daher keine Sicherheit über die Pinbelegung. Besonders hilfreich sind ein Aufdruck am Gehäuse, die Bedienungs- oder Einbauanleitung oder ein eindeutig zum Modell gehörender Anschlussplan.
Radio und Netzteil vor dem Anschluss prüfen
Bevor Sie ein Autoradio an ein Netzteil anschließen, sollten Sie die erforderlichen Daten einmal strukturiert abgleichen. So vermeiden Sie die typischen Fehlannahmen, dass gleiche Spannung oder ein ähnlicher Stecker bereits für Kompatibilität reichen.
- Lesen Sie das Typenschild des Radios und die Angaben am Netzteil.
- Suchen Sie nach Modellnummer, Anschlussbezeichnung und gegebenenfalls einem Schaltbild am Gerät.
- Prüfen Sie, ob für das Radio 12 Volt Gleichspannung vorgesehen sind.
- Ordnen Sie Dauerplus, Schaltplus und Masse ausschließlich anhand belastbarer Unterlagen zu.
- Kontrollieren Sie Leitungen und Steckverbindungen auf beschädigte Isolation oder lose Kontakte.
- Stellen Sie sicher, dass blanke Leiter nicht aneinander oder an Metallteile gelangen können.
Die richtige Polung ist besonders wichtig. Wer unsicher ist, wie Plus und Minus an einem Gleichspannungsnetzteil gekennzeichnet werden, findet in unserem Beitrag zu Plus und Minus bei 12-Volt-Netzteilen eine grundlegende Einordnung. Diese Orientierung ersetzt jedoch nicht die konkrete Anschlussbelegung des Autoradios.

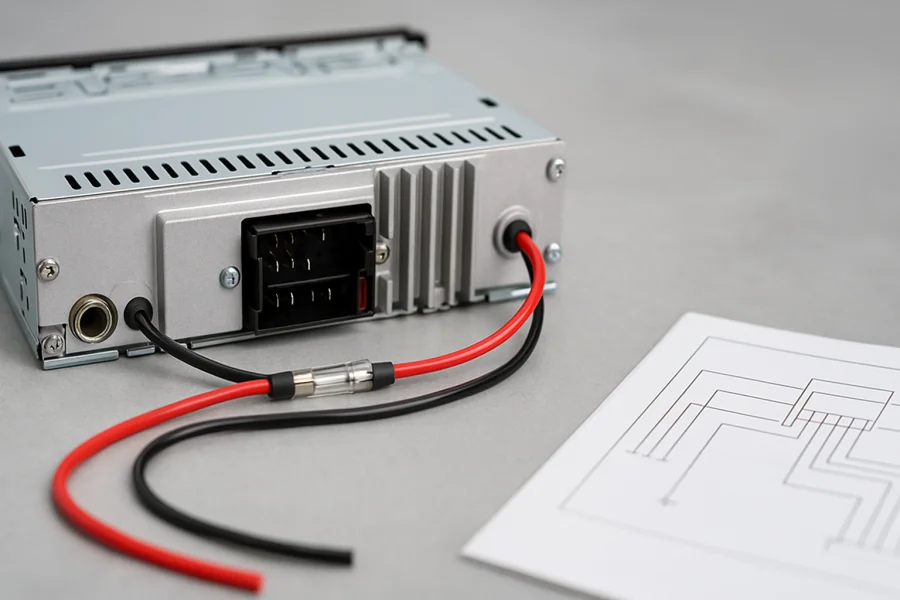

Eine Sicherung in der Plusleitung kann bei einem vorbereiteten Testaufbau zusätzlichen Schutz bieten. Welcher Sicherungswert sinnvoll ist, lässt sich ohne Kenntnis des jeweiligen Radios nicht pauschal bestimmen. Orientieren Sie sich deshalb an den Angaben des Geräteherstellers oder einer vorhandenen Sicherungsempfehlung im Anschlussplan.
Ein sicherer Tischtest in sinnvoller Reihenfolge
Ein überschaubarer Praxisfall: Sie möchten prüfen, ob ein ausgebautes Radio noch startet, bevor Sie Zeit in den Wiedereinbau oder die Suche nach einem fahrzeugspezifischen Fehler investieren. Dafür genügt zunächst ein stabiler, aufgeräumter Arbeitsplatz mit einer geeigneten Stromversorgung und dem passenden Belegungsplan.
- Netzteil noch ausgeschaltet lassen. Bereiten Sie die Leitungen vor, ohne dass Spannung anliegt.
- Masse verbinden. Schließen Sie den Minuspol des Netzteils nur an den als Masse ausgewiesenen Radioanschluss an.
- Erforderliche Plusleitungen verbinden. Dauerplus und, falls laut Unterlagen nötig, Schaltplus werden getrennt und korrekt zugeordnet angeschlossen.
- Kontakte kontrollieren. Prüfen Sie, ob keine Litzen hervorstehen, Leitungen vertauscht sind oder sich Anschlüsse berühren.
- Netzteil einschalten und beobachten. Startet das Radio, achten Sie auf ungewöhnliche Erwärmung, Geruch, Geräusche oder Abschaltungen.
- Funktionen vorsichtig testen. Bedienelemente, Display und grundlegende Wiedergabe lassen sich prüfen. Lautsprecher sollten nur angeschlossen werden, wenn deren Anschlüsse eindeutig bekannt sind.
Wenn Sie lediglich prüfen möchten, ob das Radio einschaltet, sind Lautsprecher nicht zwingend nötig. Ohne Lautsprecher lässt sich allerdings nicht beurteilen, ob die Audioausgänge einwandfrei arbeiten. Auch ein fehlender Radioempfang ist im Tischtest kein eindeutiger Defekt, wenn keine geeignete Antenne angeschlossen ist.
Typische Fehler und ihre Folgen
Das Netzteil liefert 12 Volt, aber zu wenig Strom
Ein Netzteil kann die korrekte Spannung besitzen und dennoch für den gewählten Betrieb ungeeignet sein. Reicht die Stromreserve nicht aus, kann das Radio beim Einschalten zurücksetzen, nur kurz starten oder das Netzteil in eine Schutzabschaltung gehen. Die Lösung ist nicht, beliebige Leitungen umzustecken, sondern die Leistungsdaten des Radios und des Netzteils zu prüfen.
Dauerplus und Schaltplus werden verwechselt oder unvollständig versorgt
Geht das Radio an, verliert aber nach dem Ausschalten Sender oder Einstellungen, ist die Versorgung der Speicherleitung ein naheliegender Prüfpunk. Umgekehrt kann ein Radio trotz korrekt angeschlossener Masse nicht starten, wenn die für das Modell erforderliche Einschaltleitung keine Spannung erhält. Auch hier gilt: Erst die Belegung verifizieren, dann ändern.
Steckerform wird mit Kompatibilität verwechselt
Die gleiche Bauform sagt nichts darüber aus, ob einzelne Kontakte dieselbe Funktion haben. Adapter können Leitungen anders führen als erwartet, und fahrzeugspezifische Radios weichen teils deutlich von einfachen Nachrüstgeräten ab. Nutzen Sie deshalb keine Pinbelegung eines anderen Modells als vermeintlichen Standard.
Kurzschluss durch offene oder schlecht fixierte Leitungen
Lose Litzen und provisorisch aneinandergelegte Kabel sind beim Tischtest ein vermeidbares Risiko. Verwenden Sie sauber isolierte Verbindungen und eine nicht leitende Unterlage. Bei auffälliger Erwärmung, Geruch, Rauch oder wiederholter Schutzabschaltung sollte die Stromversorgung sofort getrennt und nicht weiter experimentiert werden.
Sonderfälle: CAN-Bus, Adapter und PC-Netzteile
Bei fahrzeugspezifischen Radios können zusätzliche Signale über ein Bussystem erforderlich sein. CAN-Bus-Radios, Systeme mit externem Verstärker oder Geräte mit speziellen Fahrzeugadaptern lassen sich nicht immer wie ein einfaches Nachrüstradio starten. In solchen Fällen kann ein Standard-Tischtest zwar Hinweise liefern, aber keine vollständige Funktionsprüfung ersetzen.
Auch ältere oder besondere Radios verdienen einen zweiten Blick auf das Typenschild. Die Annahme, jedes historische Gerät arbeite automatisch mit 12 Volt, wäre ebenso riskant wie die Vermutung einer allgemeinen Standardbelegung. Ohne eindeutige Angaben sollten Sie keine Spannungsquelle anschließen.
Ein PC-Netzteil kann grundsätzlich eine 12-Volt-Versorgung bereitstellen, ist aber nicht automatisch als fertige Lösung für ein Autoradio geeignet. Die erforderliche Verkabelung, das Einschaltverhalten und die Absicherung müssen zum konkreten Netzteil passen. Für einen unkomplizierten Test ist ein dafür vorgesehenes Gleichspannungs- oder Labornetzteil meist leichter nachvollziehbar. Andere Anwendungen zeigen ebenfalls, dass bei einem 12-Volt-Netzteil für PC-Lüfter nicht nur die Voltzahl, sondern Anschlussart und Leistungsbedarf geprüft werden müssen.
Woran Sie einen gelungenen Test erkennen
Der Test ist aussagekräftig, wenn das Radio stabil startet, sich normal bedienen lässt und das Netzteil dabei unauffällig bleibt. Werden Einstellungen nach dem Abschalten nicht gespeichert, prüfen Sie zuerst anhand der Dokumentation, ob Dauerplus korrekt versorgt wird. Reagiert das Radio gar nicht oder zeigt es ein ungewöhnliches Verhalten, ist ein weiterer Anschlussversuch ohne geklärte Belegung keine gute Idee.
Damit lässt sich ein Autoradio mit einem 12-Volt-Netzteil sinnvoll testen, aber nur unter klaren Voraussetzungen: passende Gleichspannung, ausreichende Stromreserve, korrekt zugeordnete Anschlüsse und ein verlässlicher Plan für genau dieses Gerät. Diese Prüfung trennt einen nützlichen Funktionstest von einem vermeidbaren Risiko für Radio und Netzteil.
